MURP系列超快恢復二極管模塊產(chǎn)品詳細說明：

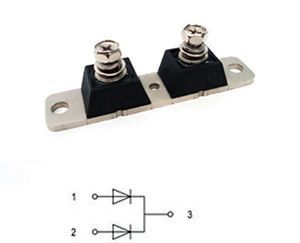

快恢復二極管模塊

特征
雙二極管模塊
低漏電
低正向壓降
175℃工作結溫度
無鉛綠色產(chǎn)品

典型應用
大功率開關電源
逆變焊接電源
變頻器

機械性能
塑料外殼加高溫環(huán)氧樹脂
最大扭距3.4~4.5N/m
重量約為80g

型號	額定值						熱特性值	電特性值
	IF(AV) A		IF RM A	IFSM A	TJ ℃	Tstg ℃	Rojc ℃/W		VFM			Ir uA		trr μs IF=2.0 A di/dt= 50A/μs
	full module	each diode	方波20KHz TC=95℃				each diode		TC= 25℃	TC= 25℃	TC= 125℃	額定電壓
MURP 200**CT	TC= 130℃	TC= 100℃	200	800	-55~ +175	-55~ +150	最大值		IF= 100A	IF= 200A	IF= 100A	TC= 25℃	TC= 125℃
	200	100					0.45	200V	1.00	1.30	0.95	150	1000	50
								400V	1.30	1.75	1.15	100	1000	75
								600V	1.50	1.95	1.35	100	1000	90
MURP 300**CT	TC= 130℃	TC= 100℃	300	1200	-55~ +175	-55~ +150	最大值		IF= 150A	IF= 300A	IF= 150A	TC= 25℃	TC= 125℃
	300	150					0.45	200V	1.00	1.30	0.95	150	1000	75
								400V	1.30	1.75	1.15	100	1000	90
								600V	1.50	1.95	1.35	100	1000	110

*脈沖測試：脈沖寬度300 占空比≤2.0％

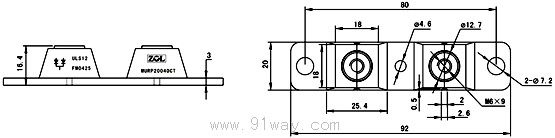

外型尺寸

安裝程序

   為盡量降低功率器件和散熱器間的熱阻，安裝時請安照以下步驟：
1、將涂好導熱脂的功率器件置于散熱器上并對好螺孔，將三枚螺釘分別擰入2/3。


2、將中間螺釘擰到底部(勿直接擰緊)。


3、用0.5-1.1 N/m力矩將二端螺釘擰到底部(勿直接擰緊)。


4、用0.9-1.2N/m的力矩將中間螺釘擰緊。


5、用3.4-4.5N/m的力矩分別將二端螺釘擰緊
