AV1761程控模塊電源產品詳細說明：

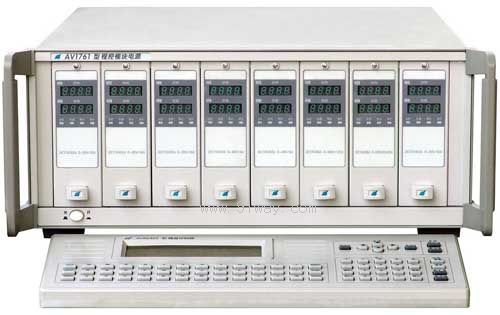

AV1761程控模塊電源是在自動測試平臺中提供功率激勵與測試的理想設備，適用于設計研發、生產制造等自動測試領域。該產品最大程度為用戶選配電源提供了靈活性，根據需要可選購8種(或定制)模塊，搭建1至8個通道的電源系統，總輸出功率可達1600W。AV1761采用先進的開關電源技術，實現高功率密度輸出，精致的設計確保了輸出低噪聲，是理想的功率電壓源、電流源。
主要特點：
高功率密度主機(0～1600W)，8種標準模塊方便選配：?jiǎn)文�塊輸出150W(或200W)，購多模塊可組成多路輸出電源系統，單臺主機最多可配8個模塊(200W×8=1600W)，特殊要求可定制
可編程固定電壓(或電流)輸出，亦可設置電壓、電流輸出序列(即可編程隨時間或事件而變化的多組電壓、電流)
模塊可串、并聯重組輸出，以拓展輸出電壓、電流范圍
性能指標優異：高精度編程與回讀測量，輸出純凈低噪
多組設定儲存
保護功能齊全：過壓、過流、過溫保護
隔離和極性翻轉功能(選件)
獨特的連接器組件，簡化系統集成
GPIB(IEEE 488.2)接口控制，亦可選配AV86402型鍵盤控制器(選件)簡化操作

典型應用：

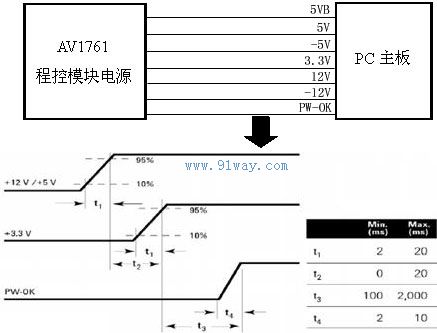

在PC主板的測試中，用多路ATX電源以正確的序列電壓給PC主板組件加電是非常重要的，不正確的序列不僅會導致組件不能啟動，還可能因誘發電流鎖存而損壞被測組件。因此，可用AV1761程控模塊電源建立一套7路的電源系統，通過編程改變其輸出順序和電壓，以驗證PC主板的性能。

技術規范：
表1 150W系列標準模塊指標(25℃±5℃)

	模塊型號	DC176101	DC176102	DC176103	DC176104
輸出額定值 (0～40℃)	輸出電壓	0～8V	0～20V	0～40V	0～50V
	輸出電流	0～16A	0～7.5A	0～3.75A	0～3A
	輸出功率	128W	150W	150W	150W
編程準確度	電壓0.035%+	4mV	10mV	22mV	51mV
	電流0.035%+	8mA	5mA	4mA	1.9mA
回讀準確度	電壓0.025%+	3mV	8mV	15mV	28mV
	電流0.025%+	8mA	6mA	4mA	1.5mA
紋波和噪聲 (20Hz～20MHz)	恒壓狀態rms	3mV	5mV	8mV	15mV
	峰—峰	8mV	10mV	19mV	21mV
	恒流狀態rms	12mA	6mA	3.5mA	1.5mA
電源調整率 (源效應)	電壓(CV)	0.8mV	0.8mV	2.5mV	3mV
	電流(CC)	1mA	0.8mA	0.5mA	0.2mA
負載調整率 (負載效應)	電壓(CV)	1.5mV	1.5mV	1.5mV	3mV
	電流(CC)	0.5mA	0.35mA	0.35mA	0.2mA

	模塊型號	DC176105	DC176106	DC176107	DC176108
輸出額定值 (0～40℃)	輸出電壓	0～120V	0～160V	0～200V	0～320V
	輸出電流	0～1.25A	0～1A	0～0.75A	0～0.5A
	輸出功率	150W	160W	150W	160W
編程準確度	電壓0.035%+	71mV	72mV	100mV	144mV
	電流0.035%+	1mA	0.8mA	0.8mA	0.5mA
回讀準確度	電壓0.025%+	47mV	48mV	60mV	98mV
	電流0.025%+	0.5mA	0.5mA	0.4mA	0.3mA
紋波和噪聲 (20Hz～20MHz)	恒壓狀態rms	19mV	19mV	40mV	40mV
	峰—峰	38mV	39mV	80mV	80mV
	恒流狀態rms	1.5mA	1.5mA	1.5mA	1mA
電源調整率 (源效應)	電壓(CV)	4.5mV	4.5mV	8mV	8mV
	電流(CC)	0.4mA	0.4mA	0.35mA	0.2mA
負載調整率 (負載效應)	電壓(CV)	6mV	9.8mV	10mV	20mV
	電流(CC)	0.2mA	0.2mA	0.2mA	0.2mA

表2 200W系列擴展模塊指標(25℃±5℃)

		DC176101A	DC176102A	DC176103A	DC176104A
輸出額定值 (0～40℃)	輸出電壓	0～8V	0～20V	0～40V	0～50V
	輸出電流	0～20A	0～10A	0～5A	0～4A
	輸出功率	160W	200W	200W	200W
編程準確度	電壓0.035%+	4mV	9mV	18mV	51mV
	電流0.035%+	10mA	6mA	3mA	2mA
回讀準確度	電壓0.025%+	3mV	6mV	12mV	28mV
	電流0.025%+	10mA	4mA	2mA	1.8mA
紋波和噪聲 (20Hz～20MHz)	恒壓狀態rms	5mV	6mV	10mV	18mV
	峰—峰	9mV	10mV	20mV	28mV
	恒流狀態rms	14mA	12mA	6mA	5mA
電源調整率 (源效應)	電壓(CV)	1mV	1mV	2mV	4mV
	電流(CC)	2mA	1mA	0.8mA	0.5mA
負載調整率 (負載效應)	電壓(CV)	2mV	5mV	6mV	6mV
	電流(CC)	2mA	1mA	0.8mA	0.5mA
瞬態響應時間：＜5mS(負載電流變化10%，輸出電壓恢復到先前電平100mV以?xún)?nèi))
溫度系數	恒壓100ppm+	0.5mV	1mV	1.5mV	2mV
	恒流180ppm+	0.3mA	0.25mA	0.21mA	0.18mA

		DC176105A	DC176106A	DC176107A	DC176108A
輸出額定值 (0～40℃)	輸出電壓	0～120V	0～160V	0～200V	0～320V
	輸出電流	0～1.5A	0～1.25A	0～1A	0～0.625A
	輸出功率	180W	200W	200W	200W
編程準確度	電壓0.035%+	71mV	72mV	100mV	144mV
	電流0.035%+	1mA	0.8mA	0.8mA	0.5mA
回讀準確度	電壓0.025%+	47mV	48mV	60mV	98mV
	電流0.025%+	0.5mA	0.5mA	0.5mA	0.3mA
紋波和噪聲 (20Hz～20MHz)	恒壓狀態rms	19mV	20mV	40mV	40mV
	峰—峰	39mV	40mV	80mV	80mV
	恒流狀態rms	3.5mA	3mA	2mA	1mA
電源調整率 (源效應)	電壓	4.8mV	5mV	8mV	8mV
	電流	0.4mA	0.5mA	0.5mA	0.2mA
負載調整率 (負載效應)	電壓	8mV	10mV	15mV	20mV
	電流	0.5mA	0.5mA	0.35mA	0.2mA
瞬態響應時間：＜5mS(負載電流變化10%，輸出電壓恢復到先前電平100mV以?xún)?nèi))
溫度系數	恒壓100ppm+	3.5mV	4mV	4.5mV	5mV
	恒流180ppm+	0.17mA	0.15mA	0.1mA	0.1mA

表3特制模塊技術指標(25℃±5℃)

DC1761T
輸出額定值 (0～40℃)	輸出電壓	0～Vo(伏)
	輸出電流	0～I(xiàn)o(安)
編程準確度	電壓0.035%+	0.5‰Vo
	電流0.035%+	1‰Io
回讀準確度	電壓0.025%+	0.5‰Vo
	電流0.025%+	1‰Io
紋波和噪聲 (20Hz～20MHz)	恒壓狀態rms	0.5‰Vo
	峰—峰	1‰Vo
	恒流狀態rms	1‰Io
電源調整率 (源效應)	電壓(CV)	0.1‰Vo
	電流(CC)	0.1‰Io
負載調整率 (負載效應)	電壓(CV)	0.5‰Vo
	電流(CC)	0.5‰Io
溫度系數	恒壓100ppm+0.1‰Vo
	恒流180ppm+0.1‰Io

系統主機的交流輸入：AC 220V+15%, 50/60Hz±5%
系統主機的輸入功率：2200W(最大)
結構特點：臺式
　　主機箱尺寸(含提手):750(長)mm×480(寬)mm×190(高)mm
　　主機箱重量:約22kg
　　模塊尺寸:588(長)mm×48(寬)mm×144(高)mm
　　模塊重量:約3kg
環境適應性：符合GJB3947-2000中3.8條中4級設備的規定要求
　　工作溫度范圍：10℃～40℃
　　存儲溫度范圍：-40℃～70℃
　　電磁兼容性：符合GJB3947-2000中3.9條的規定要求
安全性：符合GJB3947-2000中3.10條的安全要求
可靠性：MTBF(θ0)≥3000小時

訂貨信息：
　　主機：AV1761程控模塊電源主機
　　說明：主機是電源模塊正常工作必備平臺，一臺主機可配制1到8個模塊。
　　標準配置：DC1761XX電源模塊(數量：1～8)、輸出連接器(數量：1～8)、用戶手冊
　　說明：
　　　　1)模塊必須插入主機才能工作！所有模塊外形結構一致，可以插入主機8通道中任意一個。
　　　　　用戶可以根據需要優先選購150W系列標準模塊(DC176101、DC176102、DC176103、DC176104、DC176105、DC176106、DC176107)；也可以訂購200W系列擴展模塊(DC176101A、DC176102A、DC176103A、DC176104A、DC176105A、DC176106A、DC176107A)。
　　　　　另外，用戶可根據需要自行將模塊串聯或并聯使用，串聯是為了擴充輸出電壓，如2個20V模塊(型號DC176102)串聯電壓可達40V；并聯是為了擴充輸出電流，如2個20V(型號DC176102)模塊并聯輸出電流可達15A。
　　　　　如上述模塊(或通過串并聯形成的組合模塊)仍不能滿足您的工程應用，您還可根據實際需要定制特制模塊DC1761T，定制內容包括輸出電壓/輸出電流范圍等。請注意定制模塊輸出最大功率不允許超過200W，輸出電壓最高不允許超過320V，輸出電流最大不允許超過16A！
　　　　2)輸出連接器為各模塊所通用。
　　　　　該組件使系統的組裝、維護等得以簡化，一旦將連接導線接到負載上，連接器的設計允許您從主機前面拔出模塊進行更換或維護，免除拆卸電纜或從機架上取下主機之麻煩。
　　選件：鍵盤控制器AV86402、輸出隔離和極性翻轉
　　說明：
　　　　(1) AV86402鍵盤控制器：該選件提供對所有可編程功能的全部控制，實現程控參數輸入與顯示。在組成自動測試系統時，可不安裝該鍵盤，直接由計算機發送程控命令，以節約用戶投資，換言之，若采用PC機通過GPIB接口控制本電源系統時無需選購該選件！
　　　　(2) 輸出隔離和極性翻轉：通過發送程控命令可斷開電源模塊輸出端與負載間的物理連接，也可實現電源模塊輸出正負極自動對換。高壓或大電流模塊(如DC176101、DC176101A、DC176108、DC176108A)不推薦使用此選件。

AV1761程控模塊電源
