T系列熱過載繼電器主要技術參數
[大 中 小]
上一頁 [1] [2] [3] 下一頁
用途
    T系列熱過載繼電器主要用于交流50或60Hz，電壓到660V、電流到500A的電力線路中，一般用作三相感應電動機的過載與斷相保護、常與B系列交流接觸器配合組成電磁起動器、也可單獨使用。該系列熱過載繼電器從德國ABB公司引進、符合IEC、VDE等國際標準和一些國家的有關標準及規范。
適用工作環境
1.海拔高度不超過2000千米
2.環境空氣溫度-5-+40℃
3.大氣相對濕度在周圍空氣溫度最高為+40℃時不超過50％，在較低的溫度下可以有較高的相對濕度，如在+25℃時可以允許90％的相對濕度；并考慮到因溫度變化發生產品表面上的凝露。
安裝須知
1.用戶選用T系列熱繼電器規格時，以其電流整定值與所保護電機額定電流一致。
2.主電流的連接導線與繼電器額定電流相符。具體規格見下表：
T額定電流（A）
0-8
8-12
12-20
20-25
20-32
32-50
50-65
65-85
85-115
115-175
175-225
225-250
250-275
275-350
350-400
400-500
銅導線截面積
1
1.5
2.5
4.0
6
10
16
25
35
70
95
120
150
185
240
150×2或銅排30×5×2根
3.T系列熱繼電器分組合式與獨立式二種。組合式可與相同電流等級的B或K交流接觸組合安裝使用；獨立式可單獨固定后與其它型號的同電流等級的交流接觸器安裝使用。
技術性能與參數
T16
T25
T45（TSA45P）
T45（TSA45P）
T75
T105
T250
T370
0.11-0.16
0.1-0.16
0.28-0.40
18-25
27-42
90-130
100-160
100-160
0.14-0.21
0.16-0.25
0.35-0.52
22-32
36-52
110-160
160-250
160-250
0.19-0.29
0.25-0.4
0.45-0.63
29-42
45-63
140-200
250-400
250-400
0.27-0.4
0.4-0.63
0.55-0.83
36-52
57-82
0.35-0.52
0.63-1.0
0.7-1.0
45-63
70-105
0.42-0.63
1.0-1.4
0.86-1.3
60-80
80-115
0.55-0.83
1.3-1.8
1.1-1.6
0.70-1.0
1.7-2.4
1.4-2.1
0.90-1.3
2.2-3.1
1.8-2.5
1.1-1.5
2.8-4.0
2.2-3.3
1.3-1.8
3.5-5.0
2.8-4.0
1.5-2.1
4.5-6.5
3.5-5.2
1.7-2.4
6.0-8.5
4.5-6.3
2.1-3.0
7.5-11
5.5-8.3
2.7-4.0
10-14
7-10
3.0-4.5
13-19
8.6-13
4.0-6.0
18-25
11-16
5.2-7.5
24-32
14-21
6.3-9.0
18-27
7.5-11
25-35
9.0-13
30-45
12-17.6

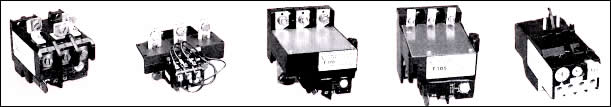

T系列熱過載繼電器外形圖
T系列熱繼電器的保護特性
整定電流倍數
動作時間
試驗條件
1.05
>2h
冷態
1.2
<2h
熱態
1.5
<2min
熱態
7.2
2S<TP <10S
冷態

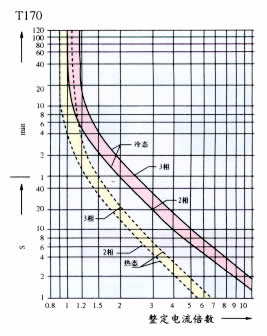

T16、T45（TSA45P），T75，T170保護特性曲線
T系列熱過載繼電器特性曲線1
T系列熱過載繼電器外形尺寸

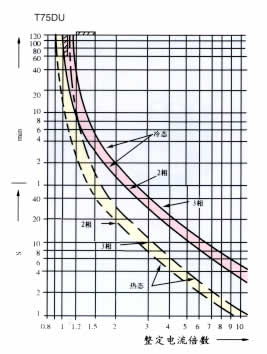

T系列熱過載繼電器特性曲線2
T系列熱過載繼電器特性曲線3
T熱過載繼電器的三相動作特性（+20℃） 斷相動作特性（+20℃）
項號
整定電流倍數
動作時間
試驗條件
1
1.05
>2小時
冷態
2
1.2
<2小時
熱態
3
1.5
<2分
熱態
4
7.2
2秒<TP<10秒
冷態
項號
電流倍數
動作時間
試驗條件
任意二相
第三相
1
1
0.9
>2小時
冷態
2
1.15
0
<2小時
熱態
T熱過載繼電器輔助觸頭參數
型號
T16
T25
T45（TSA45P）
T75
T105，T170，T250，T370
輔助觸頭編號 95-96 97-98 95-96 97-98 95-96 97-98 95-98 95-96 97-98 95-96 97-98
額定絕緣電壓Ui 600 500 500 380 500 500 500 380
約定發熱電流lth 10 10 6 10 6 10 10 6 10 6
額定工作電流le 220V 3 3 1.5 3 1.5 1.5 3 1.5 1.5 1.5
380V 2 1.9 0.95 1.9 0.95 0.95 1.9 0.95 1.9 0.95
500V 1 1.4 0.75 1.4 - 0.75 1.4 0.75 1.4 -
-輔助觸頭型式 電氣上可分的一常開，-常閉觸頭 電氣上可分的-常開，-常閉觸頭或電氣上不分開的轉換觸頭 電氣上可分的-常開，-常閉觸頭 電氣上可分的-常開，-常閉觸頭
T熱過載繼電器綜合數據
序號
項目
產品型號及技術數據
T16
T25
T45
T75
T105
T170
T250.T370
1
溫度補償范圍（℃）
-5-+40
2
斷相保護裝置
有
3
操作頻率次（次/小時）
156
4
電壽命千次
5
5
復位方式
手動
手動和自動
外形與安裝尺寸

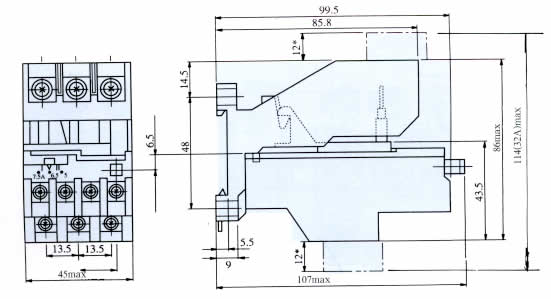

T16（組合安裝式）外形和安裝尺寸
T系列熱過載繼電器外形及安裝尺寸1

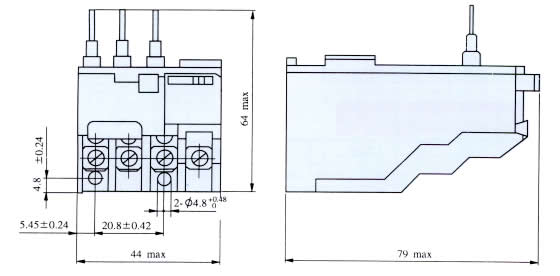

T16（獨立安裝式）外形和安裝尺寸
T系列熱過載繼電器外形及安裝尺寸2

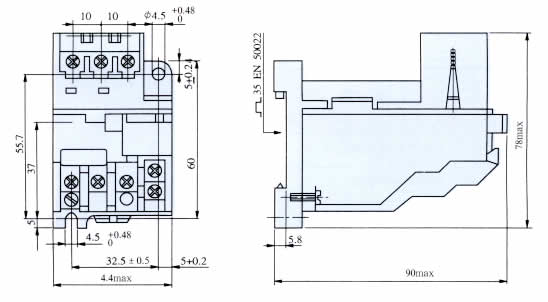

T25（組合安裝式）外形和安裝尺寸
T系列熱過載繼電器外形及安裝尺寸3

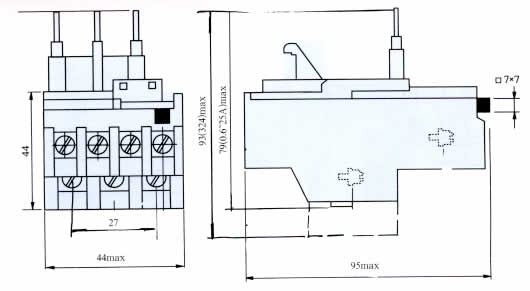

T25（獨立安裝式）外形和安裝尺寸
T系列熱過載繼電器外形及安裝尺寸4
