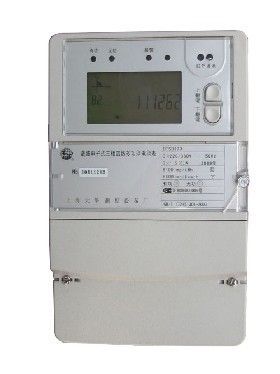

DTSDI79型三相電子式多功能載波電能表產品詳細說明：

1．產品介紹
DTSDI79型三相電子式多功能載波電能表是采用大規模集成電路，應用數字采樣處理技術及SMT工藝，根據工業用戶實際用電狀況設計制造的考核儀表。該電能表適用于中小用戶的復費率電能表，非普通工業三相計量點考核的多功能電能表。
DTSDI79型三相電子式多功能載波電能表其性能指標符合GB/T17215《1級和2級靜止式交流有功電能表》、DL/T698—1999《低壓電力用戶集中抄表系統技術條件》各項技術要求，其通信符合DL/T645《多功能表通信規約》的要求。
該表能分時計量有功電量、需量，以及無功電能；根據需要顯示各項數據；通過載波、紅外接口或RS485接口進行通訊，完成運行參數的監測，實現各種數據記錄存儲等功能。

2.功能特點
計量功能
1)分時計量正、反向有功電能（有功計量方式可設置），并存儲當前、上月、上上月數據；
2）分時計量正、反向無功電能（無功計量方式可設置），并存儲當前、上月、上上月數據；
3）計量有功總電能、無功總電能，并存儲當前、上月、上上月數據；
4）分時計量四象限無功電能，并存儲當前、上月、上上月數據；
5）分時計量正、反向有功最大需量及發生時間，并存儲當前、上月、上上月數據；
6）分時計量正、反向無功最大需量及發生時間，并存儲當前、上月、上上月數據；
7）最大需量周期5、10、15、30、60分鐘可選。
Ø復費率功能
1）可編程4種費率，12個時段，5個日時段表，4個時區，12個公共假日及春節三天；
2）具有備用時段功能（日期年≥96時不切換），并同時記錄切換次數、切換時間及切換時的電量，普通校時后立即進行費率切換；
3）外置時鐘芯片具有日歷、計時和周年自動切換功能，同時具備溫度補償功能。

顯示功能
1）液晶顯示，在－30℃～+55℃溫度范圍內能清晰顯示；
2）具有參數自動輪顯功能，輪顯的參數及時間、順序可任意設置；
3）具有按鍵顯示功能，顯示內容及順序可任意設置；
4）用遙控器可查看任意一項數據內容；
5）具有背光功能，通過遙控器或按鍵操作點亮背光，停電喚醒時背光是否被激活可設置；
6）具有每分鐘自動顯示自檢信息碼的功能。
Ø通訊功能
1）電表具有兩個RS485接口和一個紅外通訊接口和一個載波通訊接口，PC機或掌上電腦可同時通過三個通訊接口與電表進行通訊，真正實現三方通訊互不干擾，紅外廣播校時無需受編程開關限制；
2）RS485接口與電表內部實行電氣隔離，并設計有防雷擊電路；
3）通訊規約參照DL/T645；
4）485①口和485②口均具有動態波特率通訊功能；
5）滿足《黑龍江省電能信息采集與管理系統》載波打包數據的通訊功能。

輸出功能
1）具有有功、無功測試脈沖輸出，正、反向有功和正、反向無功脈沖測試（遠動）口輸出功能；
2）具有多功能輸出功能，可實現1Hz時鐘、需量周期更替信號、時段切換信號、遠動、超負荷跳閘等輸出功能；
3）具有報警燈和蜂鳴器報警功能，蜂鳴器受聲控報警狀態字控制。

事件記錄功能
1）實時測量A、B、C三相電壓、電流、功率、頻率等有效值；
2）具有失壓、全失壓、斷相、失流、過壓、欠壓、過流、停來電、編程、需量清零、廣播校時、開表/端蓋、電壓合格率等事件記錄功能，自檢錯誤代碼、設置密碼、閉合儀表內設置開關功能；
3)具有最近9次數據總清前的電量?jī)鼋Y(jié)記錄功能。

特殊功能
1）具有停電按鈕喚醒功能、紅外和光喚醒功能，光喚醒為可選（停電3天內）并可以停電喚醒紅外抄表；
2）具有故障信息提示、報警（液晶、報警燈）功能；
3）負荷代表日整點電能記錄功能；
4）具有電量數據包功能；
5）具有負荷曲線記錄功能（最多可記錄2類負荷），負荷曲線凍結時間可設置，可通過PC機將數據抄回；
6）具有最近48小時數據凍結功能,停電期間凍結數據補零；
7）具有即時凍結，零點凍結，時區結束電能凍結功能；
8）可選開蓋記錄功能；
9）具有今日和昨日0:00～23:00整點正向有功電能凍結功能。

3.技術指標
規格型號與脈沖常數對照表

型 號	類 別	參比電壓Un (V)	額定電流In (A)	有功脈沖常數(imp/kWh)	無功脈沖常數(imp/kvarh)
DTSDI79	三相四線	3×220/380	3×1(2)	12800	12800
			3×1.5(6)	6400	6400
			3×5(10)	1600	1600
			3×5(20)	1600	1600
			3×5(40)	1600	1600
			3×10(40)	1600	1600
			3×10(60)	400	400
			3×15(60)	400	400
			3×20(80)	800	800
			3×30(100)	200	200

準確度等級有功0.5S級1.0級無功2.0級
額定頻率50Hz
起動電流有功0.001In(0.5級)0.002In(1.0級)無功0.003In(2.0級)
潛動具有防潛動邏輯設計
外型尺寸293mm´175mm´80mm（大表尾）、263mm´175mm´80mm（小表尾）
重量約2.4kg
電氣參數

正常工作電壓	0.8Un～1.1Un
極限工作電壓	0.75Un～1.2Un
電壓線路功耗	≤ 2W和5VA
電流線路功耗	＜1VA
數據備份電池電壓	3.6VDC
停電抄表電池電壓	6.0VDC

費率工作參數

時鐘準確度(日誤差)	≤ 0.5S
電池容量	≥ 1000mAh
停電后數據保存時間	≥ 10年(用新電池)

氣候條件

正常工作溫度	-25℃～+55℃
極限工作溫度	-40℃～+70℃
存貯和運輸溫度	-40℃～+70℃
存儲和工作濕度	≤ 85%

技術參數

費率數	4
時段數	12
計度范圍	0～999999.99 kWh ，0～999999.99 kvarh
顯 示	液晶
通訊波特率	RS485①口：1200bps～9600 bps、RS485②口：1200bps 紅外接口：1200bps
通訊規約	《DL/T645多功能電能表通信規約》或地方規約
