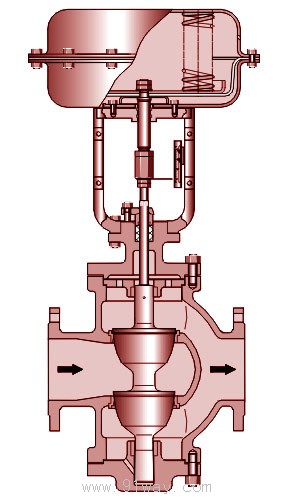

ZJHN型精小型氣動薄膜雙座調節閥，閥體內有兩個閥座，流體通過閥芯的上下密封面流出，不平衡力小，是一種平衡式結構，允許使用壓差較大，適用于壓差大，流量大，泄漏量要求不嚴格要求的場合，廣泛應用于石油、化工、制藥、冶金、電站、等工業部門，控制氣體、液體、蒸汽等介質。

一、閥體
閥體形式：直通雙座鑄造球型閥
公稱通徑：25~300mm
公稱壓力：PN1.66.4MPa
連接形式：法蘭式按JB78-59JB79-59
材料：HT200ZG230—450ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti
二、上閥蓋
常溫型：-20℃~+200℃
散熱型：-40℃~+450℃
壓蓋形式：螺栓壓緊式
填料:V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管。
三、閥內組件
閥芯型式：雙導向雙座柱塞型閥芯
流量特性：線性特性、等百分比特性或快開特性
材料：1Cr18Ni9Ti0Cr18Ni12Mo2Ti



四、執行機構
型式：多彈簧式薄膜執行機構
膜片材料：丁晴橡膠夾增強滌綸織物
彈簧范圍：0.02~0.1、0.04~0.20MPa
供氣壓力：0.140.160.28MPa
氣源接頭：M10×1
環境溫度：-30~+70℃
五、閥作用型式：氣——關式或氣——開式
附件：定位器，手輪機構
性能：（帶定位器）
泄漏量：小于額定流量系數Kv的0.5%
基本誤差：±1.5%
回差：1.5%
死區：0.6%
始終點偏差：±1.5%
可調范圍：30:1

六、流量系數Kv和行程、允許壓差

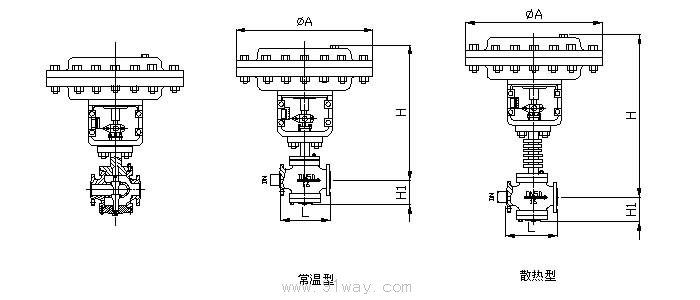

七、外形尺寸

公稱 通徑	執行 機構	H		ΦA	H1	L
		常溫型	散熱型			PN1.6	PN4.0	PN6.4
25	ZHA22	498	648	285	117	185	190	205
32	ZHA22	501	651	285	120	200	210	220
40	ZHA22	522	691	285	139	220	230	240
50	ZHA22	530	699	285	144	250	255	265
65	ZHA34	645	815	363	188	275	285	295
80	ZHA34	661	835	363	208	305	310	325
100	ZHA34	687	887	363	220	350	355	370
125	ZHA34	1234	1444	363	270	410	425	440
150	ZHA45	1242	1492	470	280	450	460	475
200	ZHA45	1394	1654	470	320	550	560	570

八、型號編制說明

Z	J	H	N	25	P	G	B
自控 閥門	執行機構：	執行機構：	閥門結構類型:	公稱壓力：	閥體材質：	溫度類型：	作用型式：
	J：表示精小型	多彈簧氣動薄膜	P：表示單座	16：表示1.6MPa	C：表示碳鋼	G：中溫型常溫省略	K：表示氣開型
			N：表示雙座	25：表示2.5MPa	P：表示不銹鋼		B：表示氣關型
			M：表示套筒閥	40：表示4.0MPa
				64：表示6.4MPa

九、訂貨須知

1.產品型號與名稱6.額定流量系數

2.公稱通徑DN（mm） 7.介質種類和溫度范圍

3.公稱壓力 8.閥前后壓力(壓差)

4.流量特性 9.控制信號

5.閥體材質 10.其它特殊要求
