PKF系列功率,功率因數變送器產品詳細說明：

應用范圍：

PKF系列有功功率、無功功率、功率因數變送器采用微處理器技術，將被測信號轉換成按線性比例輸出直流電流、電壓并隔離配以相應的指示儀表或裝置。是電力系統 、遠動裝置、自動化控制系統必 需的信號處理單元。該變送器可以選擇顯示功能，按鍵設置電壓、電流變比等參數，可選擇RS485通訊功能。

主要技術參數

精度：0.2,0.5級

輸入：交流電壓信號,量程10V～500V可選，
......交流電流信號，量程1A～10A可選

輸出：電流4-20mA負載電阻≤300Ω
......電壓0-5V, 負載電阻≥10kΩ

隔離耐壓：2kV-1min
響應時間:≤250mS
使用環境：環境溫度-10℃～55℃，相對濕度≤90%RH
安裝方式：DIN35mm標準導軌卡裝或螺釘固定，尺寸：長*寬*高 55mm*75mm*120mm

執行標準：GB/T13850.1-92

型號及規格

產品設計號	類 別	輸 入		輸 出	供電電源
PKF-	P：有功功率	1：0-1A	1：0-100V	1：0-20mA	1：DC24V
	Q：無功功率	2：0-5A	2：250V	2：4-20mA	2：DC220V.
	PF：功率因數	3：0-10A	3：450V	3：4-12-20mA	3：AC220V.
	PD：有功功率/顯示型	4：客戶定制	4：500V	4：0-5V	4：AC100V.
	QD：無功功率/顯示型		5：客戶定制	5：0-10V
	PFD：功率因數/顯示型			6：客戶定制

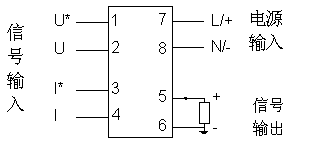

接線示意圖

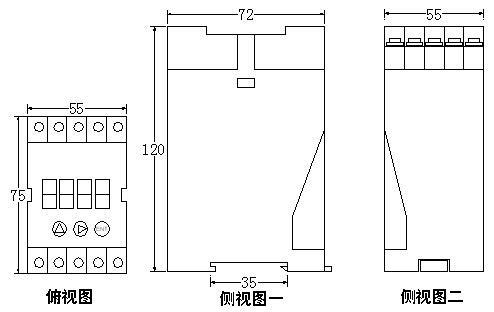

外形尺寸圖 （單位：毫米）



PKF系列功率,功率因數變送器
