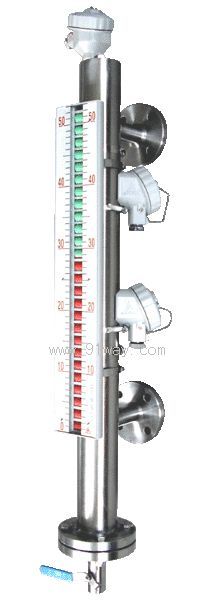

UHZ-52系列磁性浮子液位計適用于開放或壓力容器內的液位測量�；�于它的特殊設計，這種儀表特別適用在有侵蝕性的、有害的或易燃性介質和惡劣的環境下使用�，F(xiàn)場液位指示不需要電源。這種儀表還可選擇性地同時或分別安裝電遠傳系統和限位開關。

測量原理

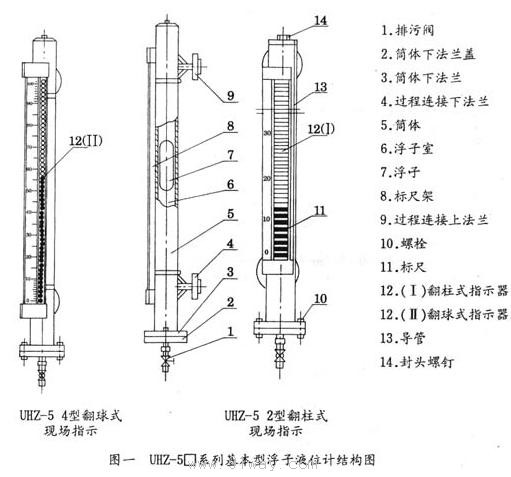

這種儀表的操作原理是旁通管道式液體測量原理。測量管作為容器的一個旁通容器與其相連，這樣測量管內的各種條件與容器內的一樣。浮子內安裝永久磁鐵系統，將測量值通過磁耦合傳遞到指示器上。指示器上安裝線性刻度條，當液位變化時，浮子內磁鐵系統帶動磁翻板或浮子指示容器內相應的液位值。

磁性浮子液位計主要技術參數:
測量范圍：在500~8000mm測量范圍內，用戶可根據需要任意選擇。
現場指示精度：±10mm
介質溫度：-80~＋120℃
介質密度：≥0.45g/cm3
工作壓力：PN1.62.54.06.410.016.0MPa。壓力≥PN10.0MPa，請訂貨時注明。
介質粘度：≥1St（10-4/m2/S）
連接法蘭：DN20DN25，可根據用戶要求定做。

磁性浮子液位計特點:

結構簡單、堅固。先進的技術、先穎的設計。
抗壓，指示部分和測量部分密封隔離。
適合于惡劣的操作條件和環境條件。
對密度≥0.5kg/l的液體/液化氣具有可靠功能。
大型刻度條，便于讀數。
具有PTFE襯里或硬塑料等不同類型。
壓力：標準型≤4.0MPa的壓力，中壓型6.4MPa，高壓型≤10.0MPa\16.0MPa。
溫度：標準型≤150℃，中溫型≤200℃，高溫型≤450℃。
可進行密度差≥0.1kg/l的兩種液體介質之間的界面測量。
指示器可更換，增加限位開關和遠傳系統。
遠傳電流輸出4～20MA。磁性浮子液位計型號代碼：

UHZ-52/.../../../..-../..
1.2.3.4.5.6.

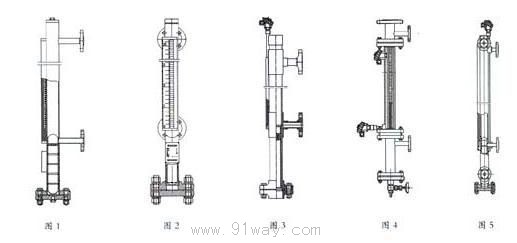

1、連接方式
C=水平安裝（側側安裝）
D=垂直安裝
E=底側安裝（入口垂直，出口水平）
F=頂側安裝（入口水平，出口垂直）
P=頂部安裝

2、材質

（浮子材料詳見浮子選型）
3、限位開關控制點與控制形式
MC、KD、KS、Ksa（詳見127頁）
-Exd -K1 =下限
-K2 =上限-KK1=上、下限
-KK2=上、下限-C =單刀單擲常閉
-o=單刀單擲常開--pc=單刀單擲常閉
--po=單刀單擲常開
4、電信號
Es=電遠傳型（二線制，輸出4～20MA）Exi=電遠傳型（ExiaIICT6，本安型）
Exd=電遠傳型（ExdIICT6，隔爆型）
5、測量分類
T=界面探測
6、測量管附加形式
B=帶保溫夾套的測量管AG=低溫型（-40℃） TR=低溫型（-200℃） HR=高溫型
HP=高壓型 IC-TR=超低溫型，帶保溫套 IC-HR=高溫型，帶保溫套
磁性浮子液位計技術參數:

用戶負責嚴格遵守我們儀表的應用和技術條例

PVC和PP的允許膨脹系數=0.12～0.15mm/m℃。
磁浮子選擇
浮子的選擇要考慮液體的壓力、溫度、密度的作用。另外，選擇材料時必須考慮要求的耐腐蝕程度和正確的磁鋼系統的使用。

注意！浮子檢驗壓力=最大允許工作壓力的1.5倍。中壓、高壓；中溫、高溫請向制造廠索取。
