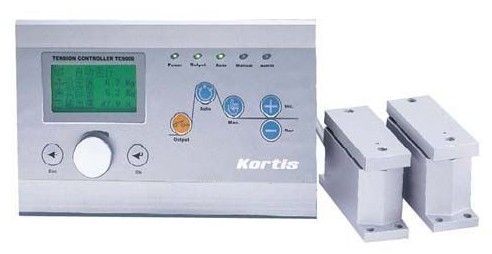

TC9000-N1高精度全數字式張力控制器產品詳細說明：

產 品 概 述：
TC9000-N1是一種高精度的全數字式張力控制器。 通過接收張力傳感器傳送的信號，經內部智能PID運算處理后輸出信號，調節執行機構，以控制張力大小適卷徑的變化。內部設有停車輸出記憶，預啟動值設定，停車增益設定， 點動輸出設定，PID增益設定，換卷設定， 錐度設定等功能，以便更簡單更精確地進行張力控制。

TC9000-N1高精度全數字式張力控制器功能特點：

·采用16位高精度D/A轉換器，輸出精度高達0.1%，張力控制更精確。
·可以直接驅動磁粉（電磁）離合器/制動器，也可控制變頻、伺服等。
·可以接受單路或雙路傳感器輸入信號，自動調零，自動標定。
·人性化界面設計，操作十分方便。
·多行液晶顯示，中英文菜單，編程簡單，方便明了。
·內有密碼功能，可以避免誤操作改變設定參數。
·帶有存儲盒，可以將各種參數進行備份。
·金屬外殼，堅固美觀，更具有很強的防電磁干擾功能。
·插拔端子，接線安裝方便

技術規格：

端子名稱	項目		規格
DC24V+	電源	輸入	DC24V正極，電流在4A以上。
DCCOM			DC24V負極。
OPTO+			光電隔離電源輸入5-30VDC。
OPTO-			光電隔離電源輸入負極。
+UCELL		輸出	5VDC，張力傳感器電源正極，連接紅色導線。
GND			張力傳感器電源負極，連接黑色導線。
MI 1	數字信號	輸入	點動控制信號輸入端。
MI 2			PID增益設定信號輸入端。
MI 3			備用。
RUN/STOP			運行/停止信號輸入端。
MIC			數字量輸入公共端。
CELL+	模擬信號	輸入	張力傳感器輸入信號端子，連接白色導線。
CELL－			張力傳感器輸入信號端子，連接綠色導線。
ANG1			模擬量信號1 輸入端。
ANG2			模擬量信號2 輸入端。
ANGCOM			模擬量輸入公共端。
0~10V		輸出	控制輸出0~10VDC 用于功率放大器、伺服放大器等。
0~24V			控制輸出0~24VDC 控制輸出直接驅動磁粉離合器/ 制動器等。
OUTCOM			控制器輸出控制電壓公共端。
ALMNO	報警信號	輸出	報警信號輸出端。
ALMCOM			報警信號公共端。
