Q44F三通球閥產品詳細說明：

Q44F球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。

結構特點
Q44F球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。

Q44F三通球閥技術參數：

設計規范	API 6D	GB12237
壓力溫度等級	ANSI B16.34	GB9113
結構長度	公司標準	公司標準
法蘭型式及尺寸	ANSI B16.5	JB/T79-94
對焊接端	ANSI B16.25	GB12224
檢驗與試驗	API 598	GB13927

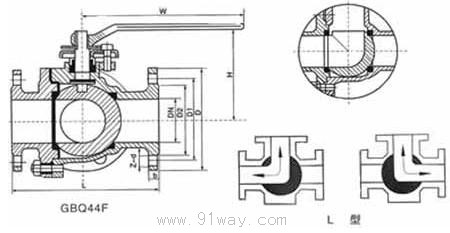

Q44F三通球閥安裝尺寸：

尺寸	in	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6	8
	mm	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	15	20	25	32	40	50	65	80	100	125	150	200
1/2L	mm	140	160	180	200	220	240	260	280	320	380	440	540
H	mm	70	80	90	100	110	120	130	140	160	190	220	270
W	mm	140	140	155	250	250	350	350	420	700	1000	1300	1800

Q44F三通球閥主要零部件材料：

零件名稱	CF8系列	CF3系列	CF8M系列	CF3M系列	WCB系列
閥體	CF8	CF3	CF8M	CF3M	WCB
閥蓋	CF8	CF3	CF8M	CF3M	WCB
球體	F304	F304L	F316	F316L	1Cr13
閥座	PTFE/PPL	PTFE/PPL	PTFE/PPL	PTFE/PPL	PTFE/PPL
閥桿	F304	F304L	F316	F316L	1Cr13
中法蘭墊片	PTFE	PTFE	PTFE	PTFE	PTFE
閥桿軸承	PTFE	PTFE	PTFE	PTFE	PTFE
止推墊圈	304	304L	316	316L	1Cr13
填料壓環	304	304L	316	316L	1Cr13
螺栓	A193-B8	A193-B8	A193-B8M	A193-B8M	35CrMoA
螺母	A194-8M	A194-8M	A194-8M	A194-8M	45
填料壓蓋	CF8	CF3	CF8M	CF3M	WCB
彈性擋圈	304	304	304	304	65Mn
限位塊	304	304	304	304	1Cr13
手柄	WCB	WCB	WCB	WCB	WCB
防靜電彈簧	304	304L	316	316L	1Cr13
適用介質	硝酸等腐蝕性介質	強氧化性介質	醋酸等腐蝕性介質	尿素等腐蝕性介質	水、油、蒸汽等
適用溫度	PTFE -28～150℃ PPL-28～250℃

訂貨須知
1.產品型號與名稱
2.公稱通徑DN及額定流量系數KV
3.公稱壓力和壓差
4.流量特性
5.閥體和閥內組件材料
6.適用溫度
7.是否帶 附件
8.控制信號是4-20mA電流或1-5v電壓信號
