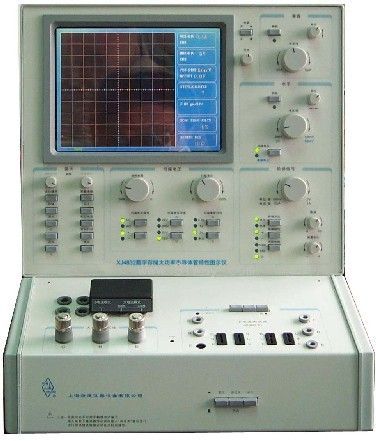

XJ4832型數字存儲100A大功率半導體管特性圖示儀產品詳細說明：

XJ4832型數字存儲100A大功率半導體管特性圖示儀采用新穎電路設計技術，通過微處理器集中控制整個系統的數據采集、顯示、打印、存儲，處理人機交互信息等。具有高集成度、高可靠性。以屏幕顯示測試檔級及用光標測試被測器件的各種直流參數，并可將測試結果存儲、打印、隨時調用。本機具有友好的人機界面，有中、英文兩種語言供選擇。 綜合的存儲能力
被測器件的各種特性曲線可存儲在機內，可隨時調用。并可同時顯示二簇特性曲線，便于用戶對被測器件的比較和配對。
自動光標測量
提供自動光標測量功能，通過屏幕顯示測試值、β、Gfs。

XJ4832型數字存儲100A大功率半導體管特性圖示儀應用范圍廣
最大測試電流(IC)達100A，最大測試電壓(VC)達1000V，并且階梯電壓(VB)具有Δ VB±l0V偏置電壓，除滿足一般二端、三端半導體器件測試以外，特別適宜大功率VMOS、IGBT管等場控器件的測試。
先進友好的人機操作界面
采用6.5英寸彩色LCD顯示系統，并具有中、英文兩種語言選擇，最大方便用戶的控制操作。

XJ4832型數字存儲100A大功率半導體管特性圖示儀主要技術指標
集電極掃描信號
輸出電壓范圍及電流最大容量：0-10V 100A 0-50V 10A
0-200V 0.25A 0-1000V 0.05A
集電極掃描信號工作方式
自動：0．5S、1S、2S 手動：單次
功耗限制電阻：0-500k Ω，按1、2、5進制共12檔
基極階梯信號
階梯電流(IB)：2μA／級-1A／級，按1、2、5進制共18檔
階梯電壓(VB)：50mV／級-2V／級，按1、2、5進制共5檔
階梯偏置電壓(Δ VB)：±10V
Y軸偏轉系數
集電極電流（IC）：10μA/div-10A/div，按1、2、5進制共19檔
X軸偏轉系數
集電極電壓(VC)：50mV/div-100V/div，按1、2、5進制共11檔
基極電壓(VB)： 50mV/div-2V/div，按1、2、5進制共6檔

屏幕顯示
水平X： 顯示V／div
垂直Y： 顯示A／div
階梯S： 顯示A／級、V／級、階梯偏置電壓
轉換因子： β、Gfs
掃描電壓： 顯示掃描電壓峰值輸出百分比
功耗電阻： 電阻值
顯示系統
顯示類型： 8英寸彩色液晶顯示器
顯示分辨率： 640×480
顯示對比度： 可調
