HZB-20,HZS-20型系列靜態中間繼電器產品詳細說明：

1.應用范圍

　HZB-20、HZS-20型系列靜態中間繼電器用于交直流操作的各種保護和自動控制線路中作為輔助繼電器，以接點的數量及接點的容量。 是電力系統中間繼電器更新首選產品。
HZB-20、HZS-20是采用數字電路和優質小型繼電器組合而成，防潮、不斷線、精度高、靈敏可靠、功耗小、溫升低、有電源燈亮、動作后燈光指示、可任意安裝等特點�？朔�了電磁型繼電器易斷線、觸點動作不同時等缺點。 同時克服了同類產品JZB-10B、JSB-10B系列產品變動大、動作性能不可靠等缺點。HZB-20分別可替代DZB-10B、JZB-10B等同類產品。HZS-20分別替代DZS-10B、JZB-10B等產品。
2.主要技術數據
　HZB-20系列中間繼電器技術數據見表1。
　接點斷開容量：在電壓不大于200伏，電流不大于1安的直流感性負荷電路(時間常數為5×103秒)中為50瓦；在交流電路中為250伏安。接點長期允許通過電流不大于5安。

HZS-20系列延時中間繼電器額定值見表2。

○動作電壓不大于70%額定電壓，返回電壓不小于2%額定電壓(返回時延時繼電器此項不要求)。
○動作延時在額定電壓下不小于0.06秒。
○返回時：在通電時間不小于0.5秒然后斷開電源，其返回時間不小于0.4秒。
○功率消耗：在額定電壓下不大于5瓦。
○接點容量：在電壓不大于220伏，電流不大于1安的直流感性負荷電路(時間常數為5×103秒)中， 斷開容量為50W；在交流電路中為250伏安。接點長期允許通過電流不大于5安。

表1

型號	額定值		保持線圈數量(匝)		接點形式及數量		動作值不大于		保持值不大于		返回值不小于	動作時間不大于	動作時間不大于
	電壓(V)	電流(A)	電流	電壓	常開	轉換	電流	電壓	電流	電壓			電流線圈	電壓線圈
HZB-21	24,48, 110,220	0.5,1,2,4,8	3		3	3	80%Ie	70%Ue	80%Ie	70%Ue	5%	0.05	4	7
HZB-22					6
HZB-23			1		3	3							4	5.5
HZB-24				1	3	3							4	4
HZB-25		0.25,0.5,1,2,4,8	1	1	3	3							4	7

 表2

型號	額定值		接點形式及數量
	電壓(直流)(V)	電流(V)	常開	轉換
HZS-21 HZS-22	220,110,48,24,12		2	2
HZS-23 HZS-24			3	0
HZS-25 HZS-26	220,110,48,24,12	1,2,4	4	0
		2,4,6	3	0

注：用戶訂貨時應說明返回時間或動作時間，如無說明本廠將同電磁系列產品數據代貨。
3.內部接線圖
　　

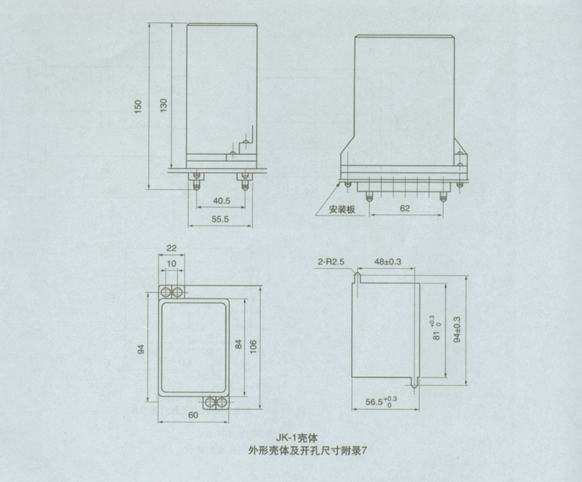

4.外形及開孔尺寸

HZB-20,HZS-20型系列靜態中間繼電器
