JZG2系列小型功率繼電器產品詳細說明：

JZG2系列小型功率繼電器是在消化吸收國外先進技術的基礎上研制開發的一種新型通用繼電器，具有結構設計合理、體積小、容量大、耐壓性好、工作可靠、壽命長、安裝使用方便等特點，適用于交流50/60Hz，電壓至220V或直流電壓至110V，額定電流為5A或10A的電氣回路，可廣泛用于各種工業自動化控制場合。作接通或分?jǐn)嚯娐分�用。產品符合GB14048標準以及IEC255、IEC947和日本JIS標準。

型號	JZG2
分類	小型功率繼電器
規格品種	基型、高靈敏、帶指示燈、帶浪涌抑制
觸點形式	1a,1c,2a,2c
額定負載	10A/5A 220VAC/24VDC   (阻性負載Res.load)
電壽命(AC-12)	1×105
安裝方式	插拔式、印制板式
特點	絕緣距離大，線圈觸點間耐壓高
產品認證	UL申請中    CCC申請中

JZG2系列小型功率繼電器規格品種

型式		繼電器型號				額定電壓Us
		1常開	1轉換	2常開	2轉換
印制板焊裝式	基型	JZG2-10/B	JZG2-1/B	JZG2-20/B	JZG2-2/B	AC12,24,110,220V DC5,6,12,24,48,     110V
	高靈敏型	JZG2-10H/B	JZG2-1H/B	JZG2-20H/B	JZG2-2H/B	DC5,6,12,24,48V
插拔式	基型	——	JZG2-1/P	——	JZG2-2/P	AC12,24,110,220V DC5,6,12,24,48,     110V
	帶動作指示燈	——	JZG2-1L/P	——	JZG2-2L/P
	帶浪涌抑制回路	——	JZG2-1F/P	——	JZG2-2F/P	DC5,6,12,24,48V
	帶動作指示燈及 帶浪涌抑制回路	——	JZG2-1FL/P	——	JZG2-2FL/P
法蘭式	基型	JZG2-10/S	JZG2-1/S	——	——	AC12,24,110,220V DC5,6,12,24,48,     110V

技術參數

觸點數量	1常開，1轉換	2常開，2轉換
接觸電阻	30mΩ	50mΩ
動作電壓	AC：80%Us DC：70%Us
釋放電壓	AC：30%Us DC：10%Us
最大通電電壓	110%Us
動作時間	15ms
釋放時間	AC:15ms   DC:5ms (帶浪涌抑制回路 circuit:20ms)
額定功耗	AC:0.9VA DC:0.53W
開閉頻率	≤30 cpm
絕緣電阻	100MΩ
工頻耐壓	線圈與觸點間：AC2500V 1min 觸點極間：AC2500V 1min 同組觸點間：AC1000V 1min
振動	10-55Hz，1.5mm 振動強度和振動穩定性
沖擊	200m/s2(20G)勵磁 ，100m/s2(10G)非勵磁 沖擊穩定性 1000m/s2(100G) 沖擊強度
環境溫度	-40至+70℃
機械壽命	1×107
電壽命	1×105
產品重量	17g

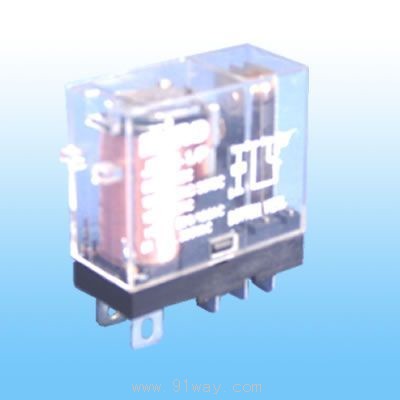

JZG2系列小型功率繼電器
