MZZ61-12系列真空斷路器為額定電壓12kV，三相交流50Hz的高壓戶內開關設備。該產品符合GB1984-89標準，其總體結構為開關本體與操作機構一體安裝和開關本體與操作機構分離安裝兩種形式。一體式構即為MZZ61-12基本型。分體式結構為MZZ61A-12型，適用于各種固定開關柜，如GG-1A（Z），XGZ2A10（Z）等。該產品可配用CD17、CD10A型直流電磁操動機構和CT17，CT19型彈簧儲能式操動機構。

MZZ61-12系列真空斷路器結構特點：

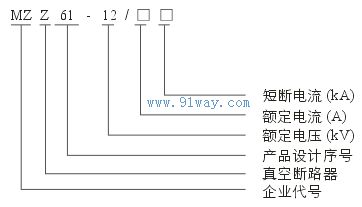

型號含義

工作和環境條件
1、環境溫度：上限+40℃，下限-15℃。
2、海拔高度：1000m；
3、空氣相對濕度日平均不大于95%，月平均不大于90%。飽和蒸氣壓日平均不大于2.2×10-3MPa，
月平均值不大于1.8×10-3MPa。
4、地震烈度不超過8度；
5、使用場所無凝露、易燃、易爆、嚴重污穢、無化學腐蝕以及無劇烈震動。

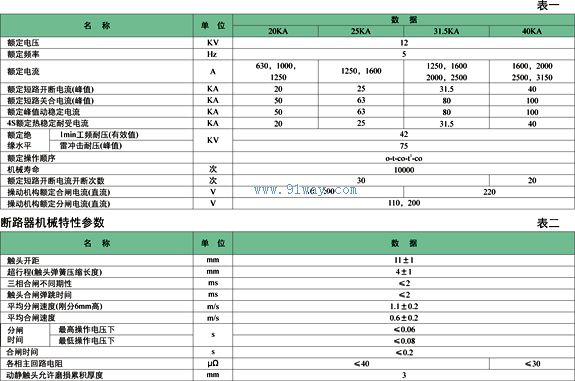

MZZ61-12系列真空斷路器主要參數參數

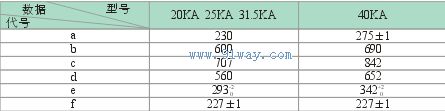

外形及安裝尺寸

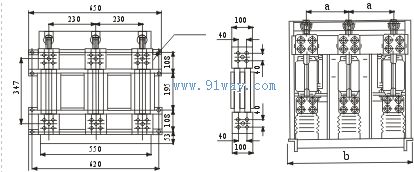

圖1MZZ61-12真空斷路器外形尺寸圖

圖2 MZZ61-12/T真空斷路器外形尺寸圖
