WXD7-33型多圈線繞電位器產品詳細說明：

WXD7-33型多圈線繞電位器適用于電訊、電工、電子儀器及設備中，作精密調節直流或低頻電壓、電流之用。

使用環境條件：
環境溫度：—50~+100℃；
相對溫度：在溫度為+40℃時，達98%；
大氣壓力：107~47Kpa；
振動：振頻為10~500HZ，加速度98m/s2；
碰撞：頻率為40~80次/分，加速度147m/s2；
離心：加速度98m/s2。

型式、主要參數和尺寸
1． 電位器的品種及外形尺寸見圖1、表1。

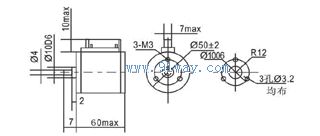

外形尺寸及安裝尺寸 如圖

表1

型號	軸端形式	軸長	機械角度	電氣角度	圈數
WXD7-33	ZS-1	20·25·32	3600±20	3600±10	10

2． 電位器標稱功率為5W，最高工作電壓為200V（直流或交流有效值）。
3． 電位器的標稱總阻范圍為82Ω~120KΩ，其阻值系列按表2（即E12系列）�？傋枵`差為±2%、±5%和±10%。

表2

1.0	1.2	1.5	1.8	2.2	2.7
3.3	3.9	4.7	5.6	6.8	8.2

4． 電位器的線性精度分為±0.2%、±0.3%、±0.5%和±1%。
5． 電位器的型號、品種代號及在合同中的填寫示例：WXD4—23—3—10KΩ±5%—C±0.3—25ZS—3—4—GB/T15880-95 示例中為型號與品種代號、額定功率、標稱阻值與誤差、線性精度、軸長、軸端型式、耐磨等級、本標準代號。

主要技術特征
1． 抗電強度：承受750V(50HZ交流有效值)1分鐘，無擊穿、飛狐現象；
2． 絕緣電阻：潮前≥200MΩ，潮后≥20MΩ；
3． 旋轉力矩：50~500gf.cm，力矩比為1：3；
4． 耐磨等級：3級10000周，4級5000周；
5． 恒定潮熱：40±2℃，相對濕度93±3%，經96小時后ΔR/R不超過±1%；
6． 電負荷：經48小時額定功率負荷后ΔR/R不超過1%。
