HH15系列隔離開關熔斷器組產品詳細說明：

HH15系列隔離開關熔斷器組主要用于交流50Hz，額定工作電壓660V，電流至630A的配電電路中，用來接通和分?jǐn)嗾�常�?fù)載與過載電流及偶然通斷單臺電動機，在短路情況下，可由熔斷器分?jǐn)嚯娏�，在斷開狀態下，具有隔離功能。

特點
全封閉式結構
壽命期內免維護
標準
符合 GB14048.3-93 IEC947.9-90
正常工作條件
符合 GB/T14048.1 IEC947.1

HH15系列隔離開關熔斷器組技術數據和性能

框架尺寸	1				2						3
型號規格	HH15-
	63	63/06	125	125/06	160	100/06	250	250/06	400	315/06	600	425/06
約定發熱電流 （lth）A	63	63	125	125	160	160	250	250	400	400	600	600
額定絕緣電壓 （Ui）	600	1000	600	1000	600	1000	600	1000	600	1000	600	1000
額定工作電壓 （Ue） V	380	660	380	660	380	660	380	660	380	660	380	660
額定工作電流 （le） A	63	63	160	100	160	100	250	250	400	315	630	425
額定接通能力AC-23b	10Ie
額定分?jǐn)嗄芰�AC-23b	8Ie
額定限制短路電流 KA	50
配用熔斷器規格	NT00-63	NT00-63	NT00-125	NT00-100	NT00-160	NT00-100	NT2-250	NT2-250	NT2-400	NT2-315	NT3-630	NT3-425
電壽合 次數	300	300	200	300	200	300	200	200	200	200	200	200
機械壽命 次數	2000	2000	1600	2000	1600	2000	1600	1600	1000	1000	1000	100030
手動操作力距最大值 Nm	7.5	7.5	7.5	7.5	7.5	7.5	16	16	16	16	30
輔助觸頭機電壽命 次數	2000
輔助觸頭額定控制容VA	360

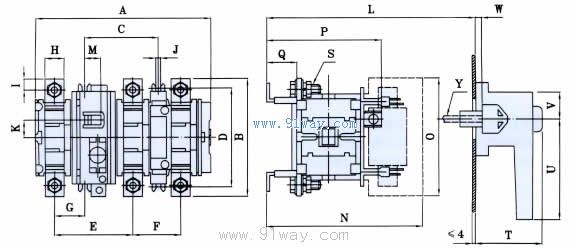

型號	A	B	C	D	E	F	G	H	I	J	K	L	L1	L2
HH15-63	157max	112max	135±0.5	90±0.27	72	38.5	9	12	6	6.2	16	199-250	250-301	301-385
HH15-125		120max			70	40.5	10	15	7.5
HH15-160	242max	160max	100±0.7	130±0.8	107	65	46	20	10	7	24	226-284	284-342	342-400
HH15-250		163max					43.5	25	12.5
HH15-400
HH15-630	347max	272max	315±1.05	208±0.905	87	87	81	40	20	9	25	260-295	295-330	330-400

型號	L3	M	N	O	P	Q	S	T	U	V	W	Y
HH15-63	180-199	47.5	159max	95	117	23	M5	65	60	27.5	5.5±1	8
HH15-125						22	M6
HH15-160	/	16	182max	120	152.5	22	M8	87.5	142	38	7±1	10
HH15-250			200max	160		20	M10
HH15-400						18	M10
HH15-630	400-500	20.5	242max	205	171	22	M12		200			12

HH15系列隔離開關熔斷器組
