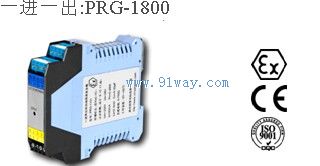

PRG-1800頻率量隔離式安全柵，實現將危險區儀表產生的頻率量信號安全傳輸?shù)桨踩珔^(qū)輸出，輸入采用滯回比較電路具有較高的抗干擾性能，同時向現場儀表提供電源。該產品需要獨立供電，電源、輸入、輸出三隔離。

主要技術規格
電源電壓：20V-35Vdc
通道數：單通道
功耗：約1.5W（20mA輸出時）
輸入信號： 給危險區儀表最高配電電壓：13V 最低配電電壓：8.5V（輸出20mA）
信號電平：高電平≥4V，低電平≤1V
頻率≤10kHz，幅值≤12V，占空比≥20%
輸出信號：
信號電平：低電平≤0.5V
高電平≥4.5V
驅動電流i：≤15Ma
負載電阻：≥1KΩ
安全場所與危險場所間隔離電壓：250Vac

性能指標
絕緣強度:本安端/非本安端間2500Vac/分鐘 非本安端間1000Vac/1分鐘
輸出精度：0.1% F.S
溫度漂移：0.01% F.S/℃
工作溫度：-20℃～+60℃
相對濕度：35%～85%RH
貯存溫度：-40℃～+80℃

結構及外形尺寸
產品結構:35mm導軌卡裝，
ABS外殼材料，
插拔式端子
外形尺寸:22.5×114.5×99（mm）
整機重量：150g

產品特點
ⅡC防爆等級，符合EMC標準 安裝場所 周圍空氣中不含對鉻、鎳、銀鍍層起腐蝕作用的介質

適用現場及設備
安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區頻率量設備。
安全防爆認證參數
國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：[EXia]（ⅡC）
認證參數：端子（9-10）
Um = 250V Uo = 14.7V Io = 207mA
Co = 0.06uF Lo = 0.7mH Po = 0.76W
認證參數：端子（11-12）
Um = 250V Uo = 14.7V Io = 2mA
Co = 0.06uF Lo = 100mH Po = 7.4mW

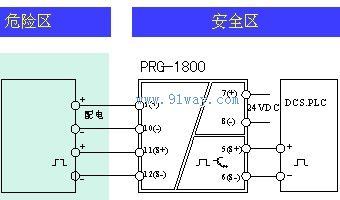

接線圖

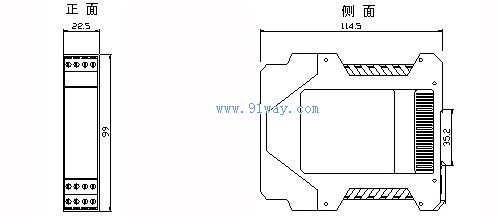

外形尺寸圖
