JN15-12/40系列戶內高壓接地開關產品詳細說明：

JN15-12/40系列戶內高壓接地開關是根據ES1型接地開關設計開發。結構形式為組裝式，其性能符合GB1985-89《交流高壓隔離開關和接地開關》及IEC129的要求，適用于戶內3-12千伏三相交流50（60）HZ的電力系統中，它具有一定的關合能力以保護開關設備內其它電氣設備不受損壞，可與各種高壓開關柜配套使用，作為高壓電器設備檢修時接地保護。

JN15-12/40系列戶內高壓接地開關型號及其含義：

·使用環境條件：
1.周圍空氣溫度：上限+40℃，下限-10℃。
2.海拔高度：不超過1000米。
3.濕度條件：日相對濕度平均值不超過95%，月相對濕度平均值不超過90%。
4.地震烈度：不超過8度。
5.沒有火災、爆炸危險、嚴重粉塵、化學腐蝕及劇烈振動場所。

JN15-12/40系列戶內高壓接地開關主要技術參數：

項 目		單 位	數 據
額定電壓		KV	12
額定短時耐受電流（熱穩定）		KA	40
額定短路持續時間		S	4
額定短路關合電流		KA	100
額定峰值耐受電流（動穩定）		KA	100
額定絕緣水平	額定短時工頻耐受電壓	KV	相對地及相時	42
	額定雷電沖擊耐受電壓			75
機械壽命		次	2000

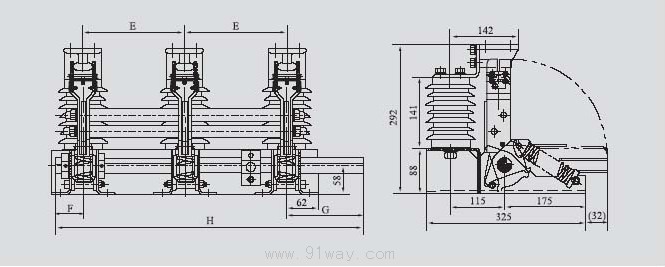

·JN15-12/40系列戶內高壓接地開關外形及安裝尺寸：

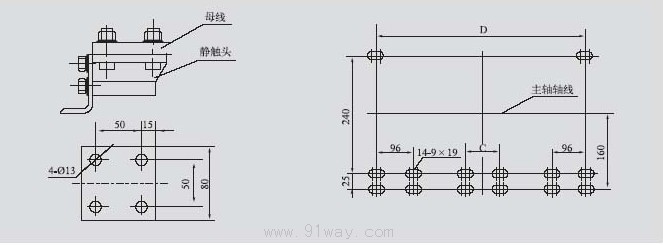

·銅排接線端子圖： ·安裝開孔尺寸圖：

產品型號	E	F	G	H	D	C
JN15-12/40-210	210	50	185	655	516	96
JN15-12/40-220	220	50	185	675	536	96
JN15-12/40-230	230	50	185	695	556	96
JN15-12/40-250	250	50	185	735	596	96
JN15-12/40-275	275	50	210	810	646	116

·訂貨須知：
1.訂購接地開關時，須注明產品型號、相距、是否配供帶電顯示裝置（顯示器型號）。
2.軟連接長度是否需加長（常規L=240）。
3.用戶如有特殊要求，請與我廠協商解決。
