DGLR系列63～630A隔離開關產品詳細說明：

使用說明
DGLR系列隔離開關熔斷器組(以下簡稱開關)是一種多極，手動操作開關，采用玻璃纖維增強不飽和聚脂制造外殼，有很高的介電性能，防護能力和可靠的操作安全性。
操作機構是彈簧蓄能，瞬時釋放的加速機構，瞬時接通與斷開多斷點觸頭結構。與操作手柄的速度無關，極大提高了各項電氣性能與機械性能。
隔離開關熔斷器組能夠確保帶負荷接通與斷開電路，并具有可靠的過電流或短路的安全分?jǐn)啾Ｗo(hù)。
明顯可見斷開狀態。
具有很強的耐濕熱性。
開關造型美觀、新穎、簡潔、體積小功能全是同類產品的最佳選擇。

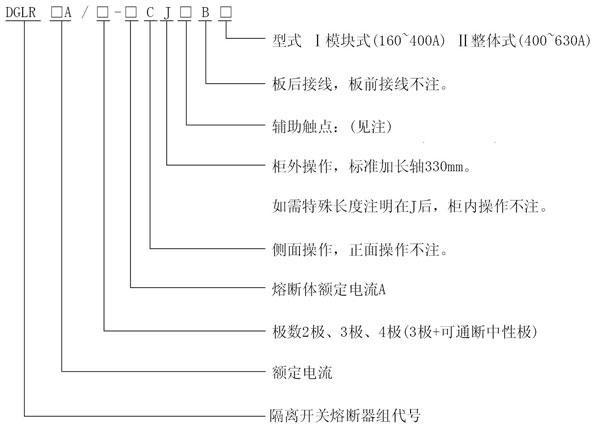

DGLR系列63～630A隔離開關型號說明

注：方框內功能不需要不注。
F-常開或常閉輔助觸點，
S-常開+常閉S型輔助觸點，
U-U型輔助觸點。
選型舉例：額定電流160A、3極、側面柜內操作。

DGLR系列63～630A隔離開關配用熔斷體規格

隔離開關熔斷體組額定電流A	熔斷體額定電流A	熔斷體尺碼
63	10、20、30、40、50、63	00C
160	63、80、100、125、160	00
250	160	0
	200、250	1
400	300、315、400	2
630	400、500、630	3

DGLR-I型是模塊式設計結構。
確保帶負載接通與斷開，可靠的過電流與短路安全斷開保護。明顯可見斷開狀態。有二極、三極、四極(三極+可通斷中性極)。按熔斷器分為63~630A共18個規格。

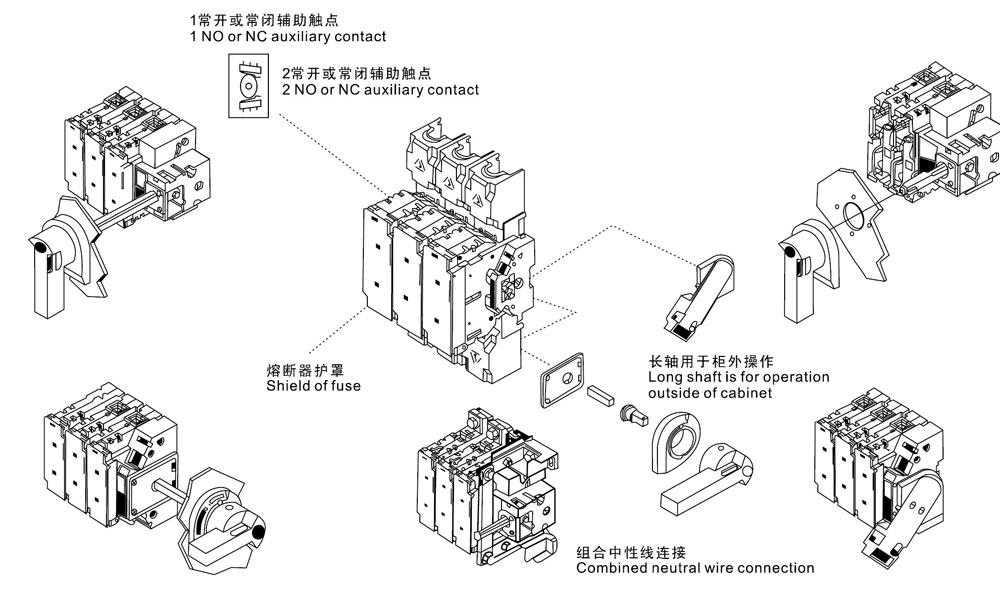

結構與操作形式
直接正面操作：手柄安裝在開關正面
直接側面操作：手柄安裝在開關右側(需要手柄在左側的單獨說明)。
柜外正面操作：手柄安裝在配電柜柜門外的正面。
柜外側面操作：手柄安裝在配電柜外的右側(需要左側的單獨說明)。


DGLR系列63～630A隔離開關外形與安裝尺寸

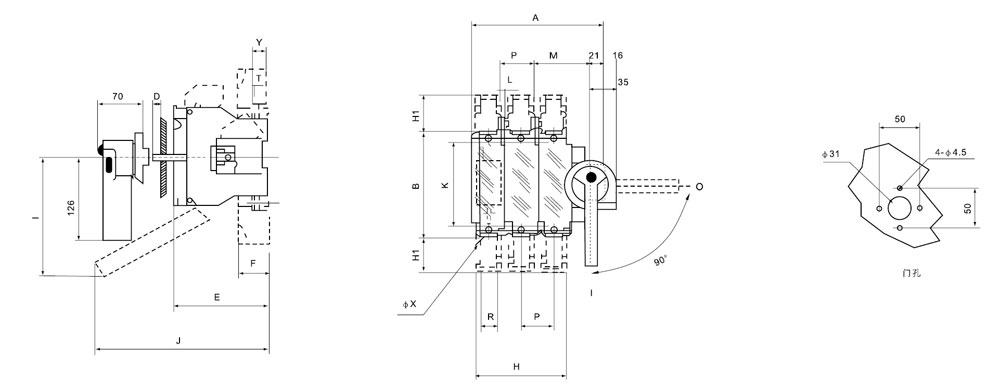

DGLR-63～400A柜外正面操作

型號規格	熔斷器尺碼	外形尺寸與安裝尺寸
DGLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00C	152	118	20～30	117				159	145	106	5.4	62.5	32
63A/4	0～00C	184	118	20～30	117				159	145	106	5.4	62.5	32
160A/3	0～00	164	162	28～30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0～00	200	162	28～30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28～30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28～30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28～30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28～30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

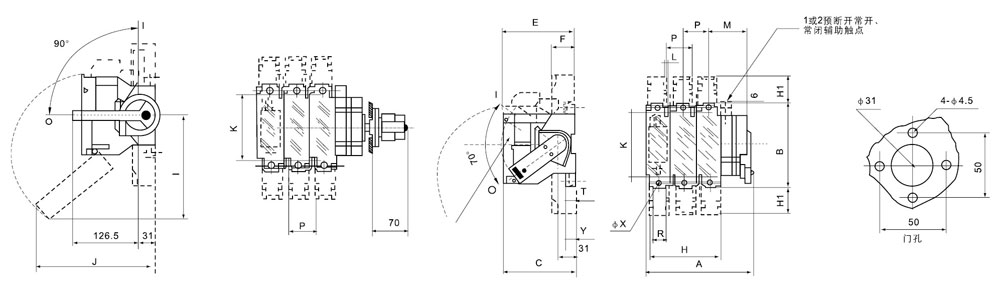

63～400A柜外側面操作 無連桿延長 DGLR63～400A側面操作

型號規格	熔斷器尺碼	外形尺寸與安裝尺寸
DGLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0～00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

外形與安裝尺寸

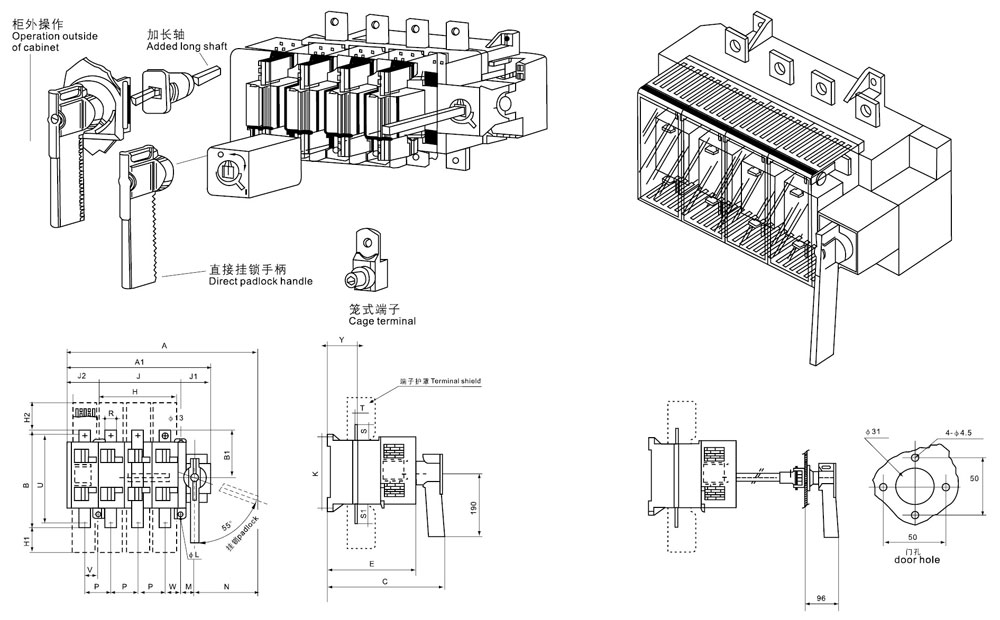

DGLR-400A～630A正面直接操作 DGLR-400～630A柜外正面操作

型號規格	熔斷器尺碼	外形尺寸與安裝尺寸
DGLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	2 8 5	2 3 8	1 1 5	3 0 7	2 2 1	1 9 0	71	79	2 1 0	70	65	1 8 0	32.5	1 6 2	65	32	35	43	5	40.5	208	39 .5	7	69
400A/4	2	474	3 4 5	2 3 8	1 1 5	3 0 7	2 2 1	2 5 5	71	79	2 1 0	70	65	1 8 0	32.5	1 6 2	65	32	35	43	5	24.5	208	39 .5	7	69
630A/3	3	470	3 4 5	3 0 0	1 5 0	3 4 8	2 6 8	2 3 5	85	85	2 5 0	1 0 0	76	2 5 0	38.5	1 6 2	80	50	50	50	7	45.5	260	44 .5	9	72
630A/4	3	550	4 2 5	3 0 0	1 5 0	3 4 8	2 6 8	3 1 5	85	85	2 5 0	1 0 0	76	2 5 0	38.5	1 6 2	80	50	50	50	7	34.5	260	44 .5	9	72

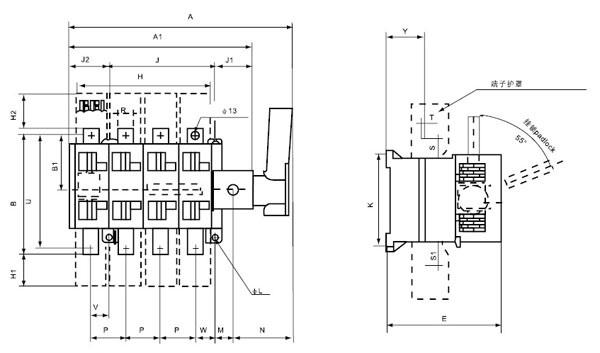

DGLR400～630A側面直接操作

型號規格	熔斷器尺碼	外形尺寸與安裝尺寸
DGLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	5 0 0	2 8 5	2 3 8	1 1 5	2 2 1	1 9 0	7 0	79	2 1 0	7 0	65	1 8 0	32.5	119	65	32	30	43	5	40.5	2 0 8	39.5	7	69
400A/4	2	5 6 0	3 4 5	2 3 8	1 1 5	2 2 1	2 5 5	7 0	79	2 1 0	7 0	65	1 8 0	32.5	119	65	32	30	43	5	24.5	2 0 8	39.5	7	69
630A/3	3	5 5 0	3 4 5	3 0 0	1 5 0	2 6 8	2 3 5	1 0 0	85	2 5 0	1 0 0	76	2 5 0	38.5	119	80	50	50	50	7	45.5	2 6 0	44.5	9	72
630A/4	3	6 3 0	4 2 5	3 0 0	1 5 0	2 6 8	3 1 5	1 0 0	85	2 5 0	1 0 0	76	2 5 0	38.5	119	80	50	50	50	7	34.5	2 6 0	44.5	9	72
