ZCLW氣動薄膜低溫調節閥產品詳細說明：

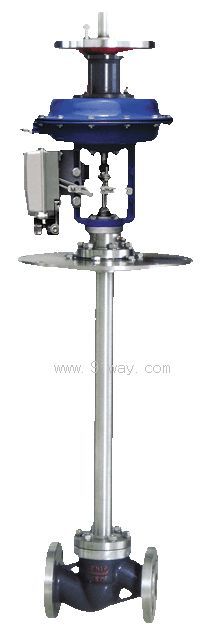

ZCLW氣動薄膜低溫調節閥

產品特點
德國技術   進口工藝     薄膜機構   使用方便
流路簡單   性能穩定     長頸保溫   低溫工作

產品概述
氣動薄膜低溫調節閥是一種在低溫,深冷場合使用的調節閥.采用長頸閥蓋保溫,配用多彈簧執行機構。具有結構緊湊、重量輕、穩定性好等優點.閥體采用精密鑄,材料為鋁合金,具有良好的耐低溫性.玻紋管密封保證了調節閥在低溫場合不外漏。因而廣泛應用于冶金,空分,制氧,石油,化工等低溫,深冷場合.特別適用于精確控制低溫氣體、液體(如液氧,液氬等)的工藝參數如壓力、流量、溫度、液位保持在給定值。
本系列產品有連接板安裝型和浮動套安裝型兩種。產品公稱壓力等級為PN6；閥體口徑范圍DN20~100。適用流體溫由-200℃~-250℃范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
1、流路簡單，阻力小，閥體容量大雙導向，閥工作穩定性好；
2、可調范圍大，固有可調比50 ；
3、波紋管密封對移動的閥桿形成完全的密封，堵絕流體外漏；

主要零件材料
閥 體：LF4 LF2 LF3 LCB WCB SS316 SS304 SS316L WC1 WC2
閥 桿：1Cr18Ni9 2Cr13 304 316 316l
閥 蓋：1Cr18Ni9 316?WCB?LCB LF1 LF2 LF3 LF4 WC1 WC2?
波紋管：1Cr18Ni9 316 304 316L
閥芯、閥座：1Cr18Ni9 316?WCB?LCB LF1 LF2 LF3 LF4 WC1 WC2?
墊 片：紫銅、1Cr18Ni9 316

ZCLW氣動薄膜低溫調節閥規格與技術參數

公稱通徑DN（mm）		20				25	32	40	50		65	80	100
閥座直徑dn（mm）		10	12	15	20
額定流量系數KV	直 線	1.8	2.8	4.4	6.9	11	17.6	27.5	44		69	110	176
	等百分比	1.6	2.5	4.0	6.3	10	16	25	40		63	100	160
額定行程		16					25				40
膜片有效面積Ae（cm2）		280					400				600
固有流量特性		直線、等百分比
公稱壓力PN（MPa）		0.6
固有可調比（R）		50
工作溫度t（℃）		D0：-60~-100， D1：-100~-200， D2：-200~-250
信號范圍PN(KPa)		20~100，40~200，20~60，60~100，80~240
允許壓差 （MPa）	不帶定位器	0.6					0.47	0.30		0.27		0.18	0.11
	帶定位器	0.6										0.41	0.26
允許泄漏量		IV級 VI級
氣源壓力Ps(MPa)		0.14~0.4

外形尺寸及重量

公稱通徑（DN）		20				25	32	40	50	65	80	100
閥座直徑		10	12	15	20
A		282					308			394
L		75						85	110	160		170
L1		75						85	110	150		160
D1		ф20				ф25	ф32	ф40	ф50	ф66	ф82	ф102
D2		ф25				ф30	ф37	ф45	ф55	ф84	ф90	ф110
H	H1=500	952					971	980	1006
	H1=600									1250
	H1=700	1152					1171	1181	1206
	H1=800									1450
	H1=900	1352					1371	1381	1406
	H1=1000									1650
n-d		8-ф14						8-ф16		10-ф16		12-ф18
D3		260					285	305	340	370	405	460
D4		290					315	335	370	400	435	490
D5		289								470

閥體襯里材質及適用范圍

閥體襯里	使用溫度（℃）	適用介質
無襯里	-10~+175	適用于非腐蝕性介質
軟橡膠	-10~+85	有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等
硬橡膠	-10~+85	適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等
氯丁膠	-10~+105	適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿�？鼓�損性能良好
丁荃膠	-10~+120	防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性最好
搪瓷	-10~+175	適用于溫無機酸、氧化酸、鹵素、醇類、酯類等化合物
氟46	-10~+190	適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質

隔膜材質及適用范圍

連接方式：焊接
薄膜執行機構信號接口：內螺紋M16×1.5
訂貨須知

隔膜材質	使用溫度（℃）	適用介質
丁荃膠（B級）	-40~+100	大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽類
天然膠（Q級）	-50~+100	主要用于凈化水、無機鹽和烯的礦物酸介質
聚四氟乙烯	-10~+150	極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕

1.產品型號與名稱         2.公稱通徑DN(mm)
3.公稱壓力               4.流量特性
5.閥體材質與密封要求     6.額定流量系數
7.介質種類和溫度范圍     8.閥前后壓力(壓差)
9.氣源壓力及控制方式       10.其它特殊要求
