適用范圍

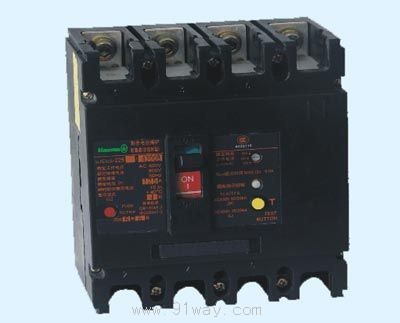

M-NZML系列帶剩余電流保護塑料外殼式斷路器(以下簡稱斷路器)，是本廠采用國際先進設計、制造技術研制、開發的新型斷路器之一。其額定絕緣電壓為800V，適用于交流思想50Hz，額定工作電壓400V，額定工作電流至225A的電路中作為頻繁轉換及電動機不頻繁起動之用。斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞，同時還可以對電流保護不能檢測出的長期存在的接地故障可能引起火災危險提供保護。
斷路器按照其額定極限短路分?jǐn)嗄芰?lcu)的高低，分為H型(較高分?jǐn)嘈?、L型(高分?jǐn)嘈?二類。該斷路器具有體積小、分?jǐn)喔�、飛弧短,抗振動等特點.
本斷路器可垂直安裝(即豎裝),亦可水平安裝(即橫裝).
本斷路器不可倒進線,即只允許1、3、5接電源線，2、4、6接負載線。
主要特點
①常規的帶剩余電流保護斷路器的漏電保護模塊工作電源
取樣為二相，本系列斷路器為三相，若缺任一相，斷路
器漏電保護模塊仍能正常工作；
②額定剩余動作電流I△n 及最大斷開時間根據實際情況現
場可調；
③當相電壓降低至50V，漏電保護模塊仍能正常工作；
④具有漏電報警輸出功能；
⑤符合IEC60947附錄B的電磁兼容要求；
⑥外形體積與 ZJM1 系列斷路器同規格相同，安裝具有較
好的互換性。

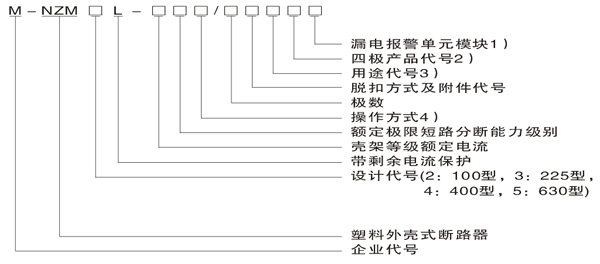

型號及含義



注：
不帶漏電報警單元模塊無代號;工作方式一時用I表示;工作方式二時用Ⅱ表示。
三極產品無代號,四級時分A、B、C、D。
配電用斷路器無代號，保護電動機用斷路器以2表示。
手柄直接操作無代號；電動操作P表示；手柄操作用Z表示。
斷路器的符合標準
本斷路器產品執行下列標準：
IEC60947-1及GB/T14048.1總則
IEC60947-2及GB14048.2低壓斷路器及附錄B帶剩余電流保護的斷路器
IEC60947-2及GB14048.2接觸器和電動機起動器
IEC60947-1及GB/T14048.5機電式控制電路電器
適用工作環境及安裝條件
安裝地點的海拔2000m及以下;
周圍介質溫度不高于+40oC和不低于-5oC,且24小時平均值不超過35oC(特殊訂貨除外);
安裝地點的空氣相對濕度在最高溫度為+40oC時不超過50%;在較低溫度下可以有較高的相對濕度,最濕月的月平均最低溫度不超過+25oC,該月的平均最大相對濕度不超過90%,并考慮溫度變化發生在產品表面上的凝露;
污染等級為3級;
斷路器主電路的安裝類為Ⅲ,不接至主電路的輔助電路的控制電路,安裝類別Ⅱ;
在無爆炸危險的介質下,且介質無足以腐蝕金屬的破壞絕緣的氣體與導電塵埃的地方;
在沒有雨雪侵襲的地方;
斷路器應按產品的使用說明書安裝.
斷路器分類
按產品極數分為一極與四極。四極產品中中性極（N極）的型式分四種；
A型：N極不安裝過電流脫扣器，且N極始終相通，不與其它三極一起合分；
B型：N極不安裝過電流脫扣器，且N極與其它三極一起合分；
C型：N極安裝過電流脫扣器，且N極與其它三極一起合分；（N極先合后分）
D型：N極安裝過電流脫扣器，且N極始終相通，不與其它三極一起合分
按接線方式分為板前接線、板后接線和插入式三種。
按過電流脫扣器型式分為熱動-電磁（復式）型、電磁（瞬時）型兩種。
按斷路器是否帶附件分帶附件和不帶附件兩種：
附件分內部附件和外部附件：內部附件有分勵脫扣器、欠電壓脫扣器、漏電報警單元模塊、輔助觸頭和報警觸頭五種；外部附件有轉動手柄操作機構、電動操作機構。

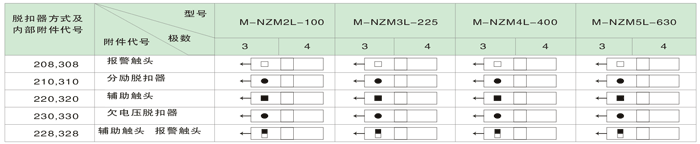

注：脫扣器方式及內部附近件代號首位數字2表示電磁（瞬時）脫扣器，3表示熱動-電磁（復式）脫扣器；后兩位數字表示內部附件代號。
斷路器功率損耗及降容系數
功率損耗

型號		M-NZM2L-100　　　　M-NZM3L-225　　　　M-NZM4L-400　　　　M-NZM5L-630
殼架電流Imm（A）		100　　　　　　　　225　　　　　　　　400　　　　　　　　630
極數		3　　　　4　　　　3　　　　4　　　　3　　　　4　　　　34
額定絕緣電壓Ui（V）
額定工作電壓Ue（V）		AC400　　　　　　　　AC400　　　　　　　　AC400　　　　　　　　AC400
額定沖擊耐受電壓Uimp(V)		8000　　　　　　　　8000　　　　　　　　8000　　　　　　　　8000
飛弧距離		≯50　　　　　　　　≯50　　　　　　　　≯50　　　　　　　　≯50
分?jǐn)嗄芰�級別		M　H　　　　　　　　M　H　　　　　　　　M　　　　　　　　M
極限短路分?jǐn)嗄芰�Icu（KA）	AC400V	50　85　50　　　　　　　　50　85　50　　　　　　　　65　　　　　　　　65
運行短路分?jǐn)嗄芰�Icu(kA)	AC400V	35　50　35　　　　　　　　35　50　35　　　　　　　　42　　　　　　　　42
額定剩余動作電流I△n（mA）	非延時型	100/300/500　　　　　　　　______
	延時型	100/300/500　　　　　　　　300/500/1000
額定剩余不動作電流I△n0（mA)		1/2Icu
額定剩余短路接通（分?jǐn)啵┠芰�I△n（kA)		1/4Icu
操作性能（次）	通電	1500　　　　　　　　1000　　　　　　　　1000　　　　　　　　1000
	不通電	8500　　　　　　　　7000　　　　　　　　4000　　　　　　　　4000
	W	92　　　　122　　　　107　　　　142　　　　150　　　　198　　　　210　　　　280
	L	150　　　　150　　　　165　　　　165　　　　257　　　　257　　　　280　　　　280
	H	92　　　　92　　　　91　　　90　　　106.5　　　　106.5　　　　115.5　　　115.5
分勵脫扣器
欠電壓脫扣器

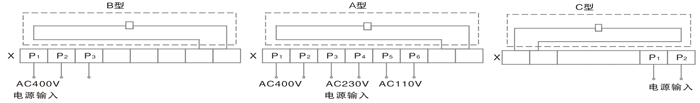

漏電報警單元模塊
輔助觸頭
報警觸頭
電動操作機構
轉動手柄操作機構
