 產品名稱： T41系列鋼片式撓性聯軸器
型號規格： T41系列鋼片式撓性聯軸器
  放大圖片 放大圖片
產品類別： 常規產品 -- 機械傳動 -- 撓性聯軸器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13371811002
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
T41系列鋼片式撓性聯軸器產品詳細說明：

T41標準間隔套型
適用于一般情形，大尺寸適用于輪機、進水幫浦發電機使用。無背隙對于印刷、索引等相當理想。

(設計數據)偏角允許各側不大于1°

項目
型號
扭矩
kgf-m
最大徑向
負荷kgf
最大轉數
RPM
慣性效果CD
kg-cm
扭轉剛性
kgf-m/rad
軸向彈簧
常數kgf/mm
重量
kg
T41-23PF04
3.4
15
47000
18
0.09×10
2.1
1.2
T41-32PF04
9.2
25
39000
44
0.28×10
3.0
1.9
T41-35PF04
18
56
34000
84
0.62×10
7.2
2.9
T41-42PF04
25
83
30000
148
0.95×10
8.5
4.1
T41-50PF04
43
120
25000
396
1.74×10
11.1
7.1
T41-58PF04
79
180
22000
800
2.82×10
15.6
10.8
T41-74PF04
130
270
19000
1680
5.62×10
18.1
16.3
T41-83PF04
210
380
16000
3400
8.89×10
22.4
24.7
T41-95PF04
340
450
15000
5600
13.13×10
23.9
32.5
T41-109PF04
500
610
13000
11200
18.96×10
27.4
50.0
T41-118PF04
650
710
11000
20400
26.05×10
28.6
75


（尺寸數據）單位：mm

項目
型號
A
B
D
Emax
F
G
H
J
孔徑
T41-23PF04
67
139.4
88.9
23
25.4
6.1
33
13
8
T41-32PF04
81
139.4
88.9
32
25.4
6.6
46
16
10
T41-35PF04
93
159.0
101.6
35
28.7
8.4
51
22
10
T41-42PF04
104
194.0
127.0
42
33.5
11.2
61
20
10
T41-50PF04
126
209.2
127.0
50
41.1
11.7
71
25
16
T41-58PF04
143
222.6
127.0
58
47.8
11.7
84
28
16
T41-74PF04
168
241.4
127.0
74
57.2
16.8
106
23
25
T41-83PF04
194
266.7
139.7
83
63.5
17.0
119
30
25
T41-95PF04
214
304.8
152.4
95
76.2
21.6
137
22
45
T41-109PF04
246
355.6
177.8
109
88.9
23.9
157
23
50
T41-118PF04
276
381.0
177.8
118
101.6
27.2
170
40
50

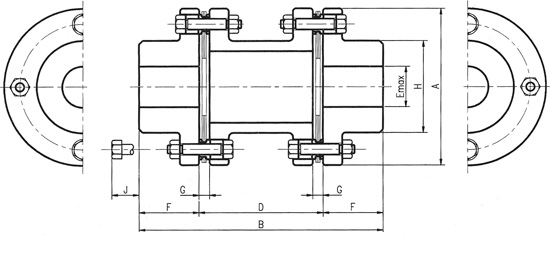

T41系列鋼片式撓性聯軸器外形尺寸
T41系列鋼片式撓性聯軸器

T41系列鋼片式撓性聯軸器
