首頁 您的位置：您的位置：首頁 → 機械傳動 → 聯軸器 → 滾子聯軸器 → WJA型圓柱形軸孔聯接球面滾子聯軸器
分欄標簽
 產品名稱： WJA型圓柱形軸孔聯接球面滾子聯軸器
型號規格： WJA型圓柱形軸孔聯接球面滾子聯軸器
  放大圖片 放大圖片
產品類別： 常規產品 -- 機械傳動 -- 滾子聯軸器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13371811002
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
WJA型圓柱形軸孔聯接球面滾子聯軸器產品詳細說明：
WJA型球面滾子聯軸器基本參數和主要尺寸 mm

型號
公稱扭矩
Tn /N.m
 許用
徑向力
kN		 d
H7		 L D D1 D2
h6		 D3 n-d1 S
h9		 l1 l2 l3 l4 α r C 磨損
刻度
m
轉動
慣量
kg.㎡
 重量
kg
孔 螺栓
WJA1 4 14.5 40,42,45,48 84 250 220 160 86 6-14 M12 220 42 5 12 24 60 2 1.6 4 0.059 11.7
50,55
WJA2 5 16.5 45,48,50,55 84 280 250 180 90 6-14 M12 250 42 5 12 24 60 2 1.6 4 0.093 14.7
60 107 2 14.5
WJA3 7.1 18.5 48,50,55 84 320 280 200 95 6-18 M16 280 45 5 15 25 60 2.5 1.6 4 0.176 19.9
60,65 107 2 20
WJA4 9 20 60,65,70,75 107 340 300 220 130 6-18 M16 300 45 5 15 25 60 2.5 2 4 0.253 27.1
80,85 132 26.9
WJA5 14 31 70,75 107 360 320 240 150 6-18 M16 320 45 5 15 25 60 2.5 2 6 0.335 31.8
80,85,90,95 132 2.5 33.3
WJA6 18 35 80,85,90,95 132 380 340 260 160 6-18 M16 340 45 5 15 25 60 2.5 2.5 6 0.451 39.4
100,110 167 39.8
WJA7 22.4 38.5 80,85,90,95 132 400 360 280 170 6-18 M16 360 47 5 15 33 60 3 2.5 6 0.58 47
100,110,120 167 48
WJA8 28 42 100,110,120 167 420 380 310 200 6-18 M16 380 47 5 15 33 60 3 2.5 6 0.91 66
130,140 202 3 64
WJA9 35.5 49 100,110,120 167 450 400 340 230 6-22 M20 400 52 5 20 28 60 3 2.5 6 1.35 83
130,140,150 202 3 83.5
WJA10 71 115 130,140,150 202 550 500 420 280 6-22 M20 500 60 8 20 38 60 3 3 8 3.69 151
160,170,180 242 145
WJA11 112 125 160,170,180 242 580 530 450 300 8-22 M20 530 60 8 20 38 40 3 3 8 4.53 169
190,200 282 4 167
WJA12 180 150 190,200,220 282 650 600 530 360 8-22 M20 580 65 8 25 33 40 3 4 8 8.41 247
240,250 330 229
WJA13 315 250 200,220 282 680 630 560 400 24-22 M20 600 65 8 25 35 10 4 4 8 11.4 301
240,250,260 330 302
WJA14 400 300 240,250,260 330 710 660 600 440 24-26 M24 640 82 10 35 43 10 4 4 8 17.7 392
280,300 380 5 386
WJA15 500 340 240,250,260 330 780 730 670 500 24-26 M24 700 82 10 35 43 10 4 4 8 29 536
280,300,320 380 5 547
WJA16 630 380 280,300,320 380 850 800 730 550 24-26 M24 760 82 10 35 43 10 4 5 8 43.6 686
340,360,380 450 6 679

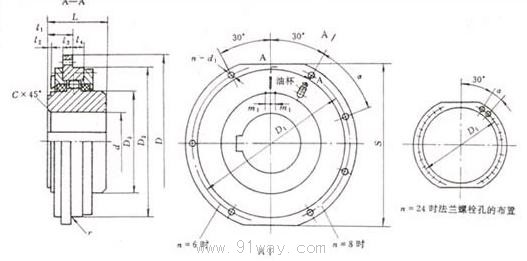

WJA型圓柱形軸孔聯接球面滾子聯軸器外形尺寸

WJA型圓柱形軸孔聯接球面滾子聯軸器
