ZLD,ZLB系列為單級立式軸流泵產品詳細說明：

ZLD、ZLB系列為單級立式軸流泵，將液體沿泵軸方向提升，具有流量大、揚程低的優點。ZLB型同一口徑水泵根據葉片的不同安放角度，具有不同的揚程和不同的流量，具有性能參數覆蓋廣的優點。

2、適用范圍：
ZLD、ZLB單級立式軸流泵適用于運送清水或物理及化學性質類似于水的其它液體，溫度不超過50℃，顆粒直徑不超過50mm的溶液。主要用于農田排灌、城市防洪排澇、船塢水位提升、熱電站輸送循環用水等。

3、性能范圍：
流量79~2800m3/h揚程1.5~5.5m
進口直徑100~500mm配套功率1.5~37kw

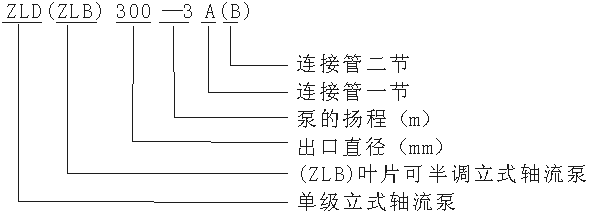

4、型號說明：




5、ZL軸流泵工作性能參數表

200ZLD-2

流量Q （m3/h）	揚程 H(米)	轉速 n(轉/分)	效率η (%)	葉輪直徑 (mm)	配用功率 (kw)
260	1.76	1450	71.3	170	3
237	2.4		75.5
211	2.8		71.3

200ZLD-3

流量Q （m3/h）	揚程 H(米)	轉速 n(轉/分)	效率η (%)	葉輪直徑 (mm)	配用功率 (kw)
443	2.1	1450	72	200	5.5
396	3.1		80
326	4.1		72

250ZLD-2.5

流量Q （m3/h）	揚程 H(米)	轉速 n(轉/分)	效率η (%)	葉輪直徑 (mm)	配用功率 (kw)
553	1.92	1450	76	228	5.5
523	2.41		78
450	3.40		76

300ZLD-3

流量Q （m3/h）	揚程 H(米)	轉速 n(轉/分)	效率η (%)	葉輪直徑 (mm)	配用功率 (kw)
824	2.5	1460	78.5	260	11
796	3.1		80
687	4.5		78.5

300ZLD-5.5

流量Q （m3/h）	揚程 H(米)	轉速 n(轉/分)	效率η (%)	葉輪直徑 (mm)	配用功率 (kw)
876	4.13	1460	75.4	255	18.5
799	5.40		79.8
713	6.43		75.4

6、ZLB導葉型軸流泵工作性能參數表

ZLB350-2型

安裝角度	流量Q		揚程H(M)	效率η (%)	轉速（r/min）	功率（KW）
	（m3/h）	l/s				軸功率	配用功率
0º	645 750 860	179.2 208.3 238.9	2.98 2.26 1.33	75 81 77	970	6.98 5.70 4.04	11
+2º	700 845 920	194.4 234.7 255.6	3 1.98 1.32	75 81.5 75		7.62 5.59 4.41	11
+4º	780 900 975	216.7 250 270.8	2.84 1.99 1.43	75 81 75		8.04 6.02 5.06	11

ZLB350-2.8型

安裝角度	流量Q		揚程H(M)	效率η (%)	轉速（r/min）	功率（KW）
	（m3/h）	l/s				軸功率	配用功率
-2º	1000 1135 1260	277.8 315.3 350	3.64 2.68 1.67	76 81 76	1450	13.04 10.22 7.54	18.5
0º	1200 1300 1400	333.3 361.1 388.9	3.48 2.88 1.85	78 81 76		14.57 12.58 9.28	18.5
+2º	1450 1500 1550	402.8 416.7 430.6	2.96 2.65 2.17	80 80 76		14.60 13.52 12.05	18.5

ZLB350-3.5型

安裝角度	流量Q		揚程H(M)	效率η (%)	轉速（r/min）	功率（KW）
	（m3/h）	l/s				軸功率	配用功率
-4º	785 835 880	218.1 231.9 244.4	3.5 3.1 2.6	77 77 74	970	9.71 9.15 8.42	15
-2º	750 865 950	208.3 240.3 263.9	4.0 3.4 2.5	74 78 74		11.04 10.26 8.74	15
0º	775 900 1000	215.3 250 277.8	4.2 3.6 2.5	77 78 74		11.51 11.31 9.20	15
+2º	800 955 1100	222.2 265.7 305.6	4.4 3.6 2.5	77 78 74		12.44 12.00 10.12	15
+4º	870 1000 1150	241.7 277.8 319.4	4.4 3.8 2.6	76 79 74		13.71 13.09 11.00	18.5

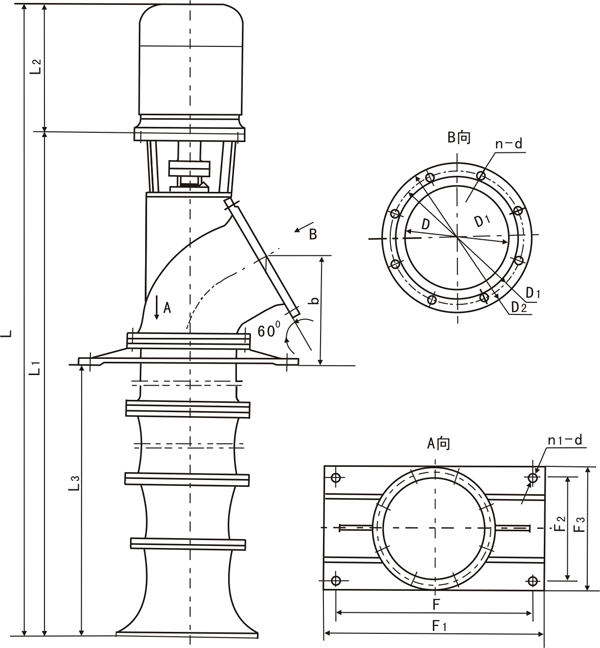

7、ZLD、ZLB軸流泵外形和按裝尺寸

泵 型 號	L	L1	L2	L3	B	F	F1	F2	F3	n1-d	D	D1	D2	n-d
200ZDL-2A	2042	1722	320	1045	327	440	500	230	280	4-Φ18	200	280	315	8-Φ18
200ZDL-3A	2117		395
200ZDL-3B	2912	2517		1840
250ZDL-2.5A	2934	2539		1745	410	536	600	280	336	4-Φ20	250	335	370	12-Φ20
300ZDL-3A	2897	2402	495	1420	470	580	650	320	385		300	395	435
300ZDL-3B	3913	3418		2436
300ZDL-5.5A	2962	2402	560	1420
300ZDL-5.5B	3978	3418		2436
350ZLB-2A	2830	2290	540	1665	380	720	765	300	345	4-Φ22	350	445	490	8-Φ22
350ZLB-2.8A	2850		560
350ZLB-3.5A	2900	2300	600	1675
350ZLB-3.5B	3920	3320		2695
