JY-2型直流高低值電壓繼電器產品詳細說明：

用途：
JY-2型直流高低值電壓繼電器為直流電壓自動調節測試元件，可與直流、鎳隔電池屏等配套使用。

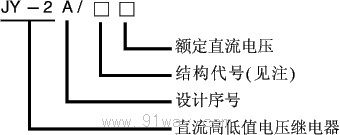

繼電器型號名稱：
注: 結構代號“T”為凸出插拔式結構(即20結構)，結構代號“Q”為嵌入插拔式結構(即30結構)，結構代號不寫即默認為凸出式結構(即10結構)。

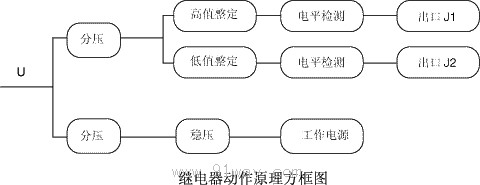

工作原理：
正常情況下，高值整定回路輸出電壓小于門檻電壓，繼電器J1不動作，指示燈不亮，低值整定回路輸出電壓不大于門檻電壓，繼電器J2動作，動斷觸點斷開，指示燈不亮。
當被監視的輸出電壓的變化超過繼電器的整定范圍時(過高或過低)，繼電器的動合(高值)或動斷(低值)觸點接通控制回路，發出信號，即高值整定回路輸出電壓大于門檻電壓，動合觸點閉合，指示燈亮，低值整定回路輸出電壓不小于門檻電壓，動斷觸點閉合，指示燈亮。



使用方法：
該繼電器高值和低值可分別通過面板上的撥輪開關進行整定，根據面板上的整定公式可在繼電器規定的整定范圍內任意調節(調節幅度不小于1V)，撥輪開關分別對應整定公式中的十位和個位。

JY-2型直流高低值電壓繼電器主要技術參數：
5.1 額定直流電壓: 110V、220V。
5.2 動作整定范圍
額定直流電壓110V: 高值110V－149V，低值80V－109V；
額定直流電壓220V: 高值220V－260V，低值190V－220V。
5.3動作時間: 2倍動作值時，動作時間不大于20ms。
5.4定值誤差: 不大于±2%
5.5 返回系數: 高值不小于0.97，低值不大于1.02。
5.6 功耗: 在額定電壓下，繼電器功耗不大于6W。
5.7 觸點性能
當時間常數為5ms的電感性負載時，繼電器觸點斷開容量為交流電壓250V時，交流不大于2A，直流電壓為24V時，電流不大于5A。
5.8 工作條件
a) 大氣壓力80kPa－106kPa；
b) 環境溫度-10℃－+50℃
c) 空氣相對濕度不高于90%(月平均最低溫度20℃);
d) 使用地方不允許有較強的外磁感應強度；
e) 使用地方不允許有導電塵埃與破壞金屬和絕緣的腐蝕性氣體；
f) 使用地方不允許有爆炸危險及充滿塵埃的介質；
g) 使用地方不允許有較嚴重的霉菌存在；
h) 使用地方不允許有較強的振動與沖擊；
i) 使用地方應當有防雨、雪、風沙裝置及沒有充滿水蒸氣。
5.9 絕緣電阻
繼電器外殼與各端子間，以及電氣上無聯系的各電路之間的絕緣電阻不小于300MΩ。
5.10 介質強度
繼電器外殼與各端子間以及電氣上無聯系的各電路之間的絕緣強度，應能承受2kV，50Hz交流電壓，歷時1min無閃絡與擊穿現象。同組接點間應能承受1kV，50Hz交流電壓，歷時1min無閃絡與擊穿現象。
5.11 抗干擾性能
符合GB7261和GB6261《靜態繼電器及保護裝置的電氣干擾試驗》。

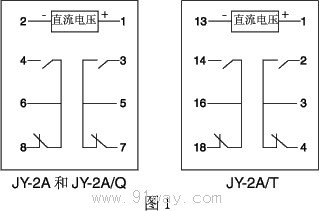

繼電器背后接線圖：
圖中觸點為繼電器失電狀態



繼電器外形尺寸及開孔尺寸：
JY-2A見通用結構系統中的附圖1；
JY-2A/T見通用結構系統中的附圖3;
JY-2A/Q見通用結構系統中的附圖7。

訂貨需知：
8.1 繼電器名稱、型號。
8.2直流額定電壓(如有特殊要求請另外提出)。
8.3 觸點形式如為特殊要求請另外寫明。
8.4 訂貨數量。
8.5 如有需要可改裝成交流高低值電壓繼電器，整定范圍和使用方法同直流高低值繼電器。
